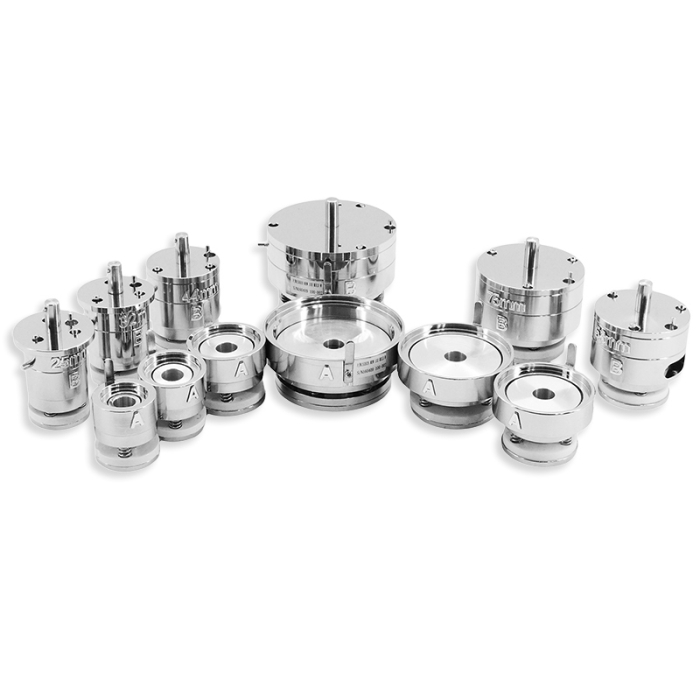

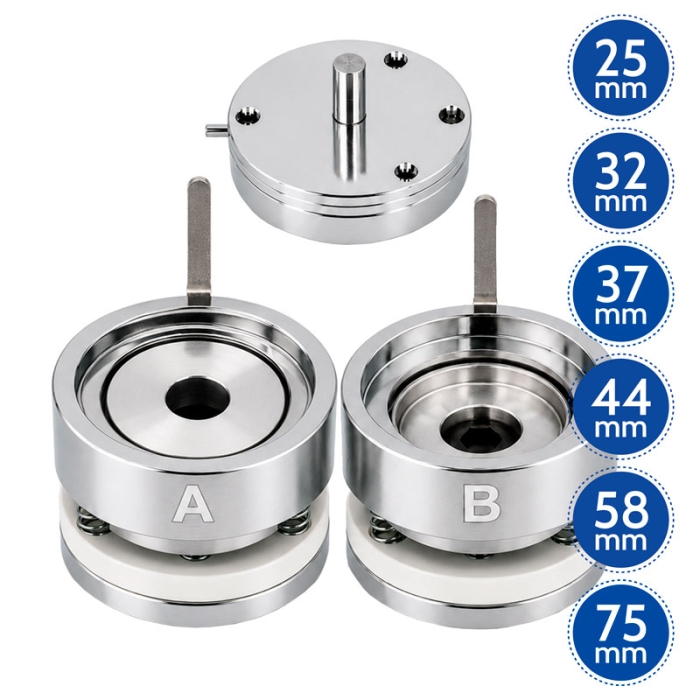

Moldes forma redonda para máquinas de chapas
Moldes forma redonda para máquinas de chapas
Moldes con forma circular para nuestras máquinas de personalización de chapas.
- De acero cromado de alta calidad.
- Fácil y rápida instalación.
- Disponibles en distintos tamaños: desde Ø25 mm hasta Ø100 mm
- Puedes adquirir por separado arandelas adicionales o de recambio para los moldes que las llevan.
Más información
https://www.brildor.com/es/moldes-forma-redonda-para-maquinas-de-chapas
17374
Moldes forma redonda para máquinas de chapas
<p><a name="saber-mas1"></a></p>
<h2>Más información sobre los moldes forma redonda para máquinas de chapas</h2>
<ul>
<li>Son <strong>intercambiales</strong>. Se retira uno y se coloca otro molde en la máquina con igual facilidad y rapidez.</li>
<li>Cada molde consta de 3 piezas que se instalan en la máquina manualmente. No es necesario el uso de herramientas.</li>
<li>La <strong>Parte A</strong> del molde sirve para personalizar la placa delantera de la chapa.</li>
<li>La <strong>Parte B</strong> del molde adhiere a presión la placa trasera de la chapa a su placa delantera previamente personalizada.</li>
<li>La <strong>Parte Superior</strong> del molde ejerce presión sobre las <strong>Partes A</strong> y <strong>B</strong> para que cada una de éstas logre su objetivo.</li>
<li>Disponible la <strong>Parte B</strong> para chapas de <span class="azul-negrita">Ø75 mm</span> con <strong>trasera modelo espejo doble</strong>. Este modelo de chapas requiere una <strong>Parte B</strong> más profunda que se debe adquirir por separado (<strong>Ref. 037600</strong>). Esta pieza se utiliza en combinación con la <strong>Parte A</strong> y la <strong>Parte Superior</strong> del molde para chapas redondas de <span class="azul-negrita">Ø75 mm</span> (<strong>Ref. 032717</strong>).</li>
<li>Son compatibles con las <strong>máquinas de chapas Brildor XXL</strong> y<strong> Evolution</strong>. En <strong>versiones anteriores</strong> de nuestras máquinas de chapas se pueden utilizar estos moldes <span class="rojo-negrita">excepto</span> los que miden<span class="azul-negrita"> Ø75 mm</span> (Partes A y B) y <span class="azul-negrita">Ø100 mm</span> (<strong>Ref. 032717</strong>,<strong> Ref. 037600</strong> y <strong>Ref. 032718</strong>).<strong><br></strong></li>
<li>Son compatibles también con la<strong> máquina de chapas </strong><strong>neumática </strong> <strong>con excepción</strong> del molde redondo de <span class="azul-negrita">Ø100 mm</span> (<strong>Ref. 032718</strong>). </li>
<li>Los moldes se entregan embalados en una caja de cartón que incluye material de protección. </li>
</ul>
<p> </p>
<p> </p>
<p><strong>ARANDELAS</strong></p>
<ul>
<li>Los moldes para chapas de <span class="azul-negrita">Ø44 mm</span>, <span class="azul-negrita">Ø58 mm,</span> <span class="azul-negrita">Ø75mm</span> y <span class="azul-negrita">Ø100 mm</span> incluyen arandelas para ser utilizadas cuando se requieran. </li>
<li>Su finalidad es aumentar la altura de la placa delantera o de la placa trasera cuando se introduce dentro de la <strong>Parte A </strong>o de la<strong> Parte B </strong> del molde.</li>
<li>En el caso de los moldes para chapas de <span class="azul-negrita">Ø44 mm</span>, <span class="azul-negrita">Ø58 mm </span>y <span class="azul-negrita">Ø75 mm</span> la arandela se coloca en la <strong>Parte B</strong>. Garantiza que la placa trasera se incruste completamente en la delantera y ambas queden bien ajustadas al ejercer presión con la <strong>Parte Superior</strong> del molde. Se pueden utilizar a la vez tantas arandelas como se necesiten, según la trasera sea más o menos estrecha. </li>
<li>La arandela del molde para chapas de <span class="azul-negrita">Ø100 mm</span> permite aumentar la altura de la placa delantera al introducirla dentro de la <strong>Parte A</strong>. Ayuda a que el diseño y la lámina de plástico queden bien ajustados a la placa.</li>
<li>Cantidad de arandelas suministradas: <strong>5 arandelas</strong> en los moldes de <span class="azul-negrita">Ø44 mm </span>y <span class="azul-negrita">Ø75 mm</span>, <strong>2 arandelas</strong> en el caso del molde de <span class="azul-negrita">Ø58 mm</span> y solo <strong>1 arandela</strong> en el molde de <span class="azul-negrita"><span class="azul-negrita">Ø100 mm</span>.</span></li>
<li>Puedes adquirir arandelas adicionales si lo necesitas. <strong>De plástico</strong> para los moldes <span class="azul-negrita">Ø44 mm</span> y <span class="azul-negrita">Ø75 mm</span>; y <strong>de metal</strong> para los moldes <span class="azul-negrita">Ø58 mm</span> y <span class="azul-negrita">Ø100 mm</span></li>
</ul>
<p> </p>
<p><strong>RECOMENDACIÓN</strong></p>
<ul>
<li>Ajustar periódicamente los tornillos de los moldes utilizando una llave allen. Pueden aflojarse por la presión ejercida sobre ellos cuando el nivel de producción es alto.</li>
</ul>
<p> </p>
<p> </p>
<p><strong>MEDIDAS DE LAS ARANDELAS<br></strong></p>
<table >
<tbody>
<tr>
<td style="text-align: center; vertical-align: middle;"><strong>Referencia <br></strong></td>
<td style="text-align: center; vertical-align: middle;"><strong>Tipo de molde<br></strong></td>
<td style="text-align: center; vertical-align: middle;"><strong>D</strong><strong>iámetro exterior <br></strong></td>
<td style="text-align: center; vertical-align: middle;"><strong>Diámetro interior <br></strong></td>
<td style="text-align: center; vertical-align: middle;"><strong>Grosor</strong></td>
</tr>
<tr>
<td style="text-align: center; vertical-align: middle;">030675/048223</td>
<td style="text-align: center; vertical-align: middle;">Ø44 mm</td>
<td style="text-align: center; vertical-align: middle;"><span class="azul-negrita">Ø4,1 cm <br></span></td>
<td style="text-align: center; vertical-align: middle;"><span class="azul-negrita">Ø3,2 cm <br></span></td>
<td style="text-align: center; vertical-align: middle;"><span class="azul-negrita">2 mm</span></td>
</tr>
<tr>
<td style="text-align: center; vertical-align: middle;">028637/048224</td>
<td style="text-align: center; vertical-align: middle;">Ø58 mm</td>
<td style="text-align: center; vertical-align: middle;"><span class="azul-negrita">Ø5,5 cm <br></span></td>
<td style="text-align: center; vertical-align: middle;"><span class="azul-negrita">Ø4,2 cm <br></span></td>
<td style="text-align: center; vertical-align: middle;"><span class="azul-negrita">1 mm</span></td>
</tr>
<tr>
<td style="text-align: center; vertical-align: middle;">032717/048225</td>
<td style="text-align: center; vertical-align: middle;">Ø75 mm</td>
<td style="text-align: center; vertical-align: middle;"><span class="azul-negrita">Ø7,0 cm <br></span></td>
<td style="text-align: center; vertical-align: middle;"><span class="azul-negrita">Ø6,1 cm <br></span></td>
<td style="text-align: center; vertical-align: middle;"><span class="azul-negrita">1 mm</span></td>
</tr>
<tr>
<td style="text-align: center; vertical-align: middle;">032718/048226</td>
<td style="text-align: center; vertical-align: middle;">Ø100 mm</td>
<td style="text-align: center; vertical-align: middle;"><span class="azul-negrita">Ø9,5 cm <br></span></td>
<td style="text-align: center; vertical-align: middle;"><span class="azul-negrita">Ø6,1 cm <br></span></td>
<td style="text-align: center; vertical-align: middle;"><span class="azul-negrita">3 mm</span></td>
</tr>
</tbody>
</table>
<p> </p>
<p> </p>
<p><strong>MEDIDAS MOLDES<br></strong></p>
<table >
<tbody>
<tr>
<td style="text-align: center;"><strong>Referencia</strong></td>
<td style="text-align: center;"><strong>Molde<br></strong></td>
<td><strong>Peso neto<br></strong></td>
</tr>
<tr>
<td style="text-align: center;">028635</td>
<td style="text-align: center;">Ø25 mm</td>
<td><span class="azul-negrita">1,298 kg</span></td>
</tr>
<tr>
<td style="text-align: center;">028636</td>
<td style="text-align: center;">Ø32 mm</td>
<td><span class="azul-negrita">1,382 kg</span></td>
</tr>
<tr>
<td style="text-align: center;">030675</td>
<td style="text-align: center;">Ø44 mm</td>
<td><span class="azul-negrita">1,720 kg</span></td>
</tr>
<tr>
<td style="text-align: center;">028637</td>
<td style="text-align: center;">Ø58 mm</td>
<td><span class="azul-negrita">2,202 kg</span></td>
</tr>
<tr>
<td style="text-align: center;">032717</td>
<td style="text-align: center;">Ø75 mm</td>
<td><span class="azul-negrita">3,018 kg</span></td>
</tr>
<tr>
<td style="text-align: center;">037600</td>
<td style="text-align: center;">Ø75 mm (Parte B)</td>
<td><span class="azul-negrita">1,282 kg</span></td>
</tr>
<tr>
<td style="text-align: center;">032718</td>
<td style="text-align: center;">Ø100 mm</td>
<td><span class="azul-negrita">5,226 kg</span></td>
</tr>
</tbody>
</table>
<p> </p>
<p><strong>MEDIDAS EMBALAJE<br></strong></p>
<table >
<tbody>
<tr>
<td>Caja</td>
<td><span class="azul-negrita"> 23,5 x 14,5 x 13,5 cm <br></span></td>
</tr>
</tbody>
</table>
<p> </p>
<p> </p>
<p><strong>COMPATIBILIDADES CON NUESTRAS MÁQUINAS DE CHAPAS</strong></p>
<table >
<tbody>
<tr>
<td style="text-align: center;"><strong>Referencia</strong></td>
<td style="text-align: center;"><strong>Forma</strong></td>
<td style="text-align: center;"><strong>Evolution - Ref. 033318 </strong></td>
<td style="text-align: center;"><strong>Neumática - Ref. 038068</strong></td>
</tr>
<tr>
<td style="text-align: center;">036094</td>
<td style="text-align: center;">Cuadrada</td>
<td style="text-align: center;">Sí</td>
<td style="text-align: center;">Sí</td>
</tr>
<tr>
<td style="text-align: center;">036095</td>
<td style="text-align: center;">Ovalada</td>
<td style="text-align: center;">Sí</td>
<td style="text-align: center;">Sí</td>
</tr>
<tr>
<td style="text-align: center;">036096</td>
<td style="text-align: center;">Rectangular</td>
<td style="text-align: center;">Sí</td>
<td style="text-align: center;">No</td>
</tr>
<tr>
<td style="text-align: center;">037598</td>
<td style="text-align: center;">Escudo</td>
<td style="text-align: center;">Sí</td>
<td style="text-align: center;">No</td>
</tr>
<tr>
<td style="text-align: center;">037599</td>
<td style="text-align: center;">Triangular</td>
<td style="text-align: center;">Sí</td>
<td style="text-align: center;">Sí</td>
</tr>
</tbody>
</table>
