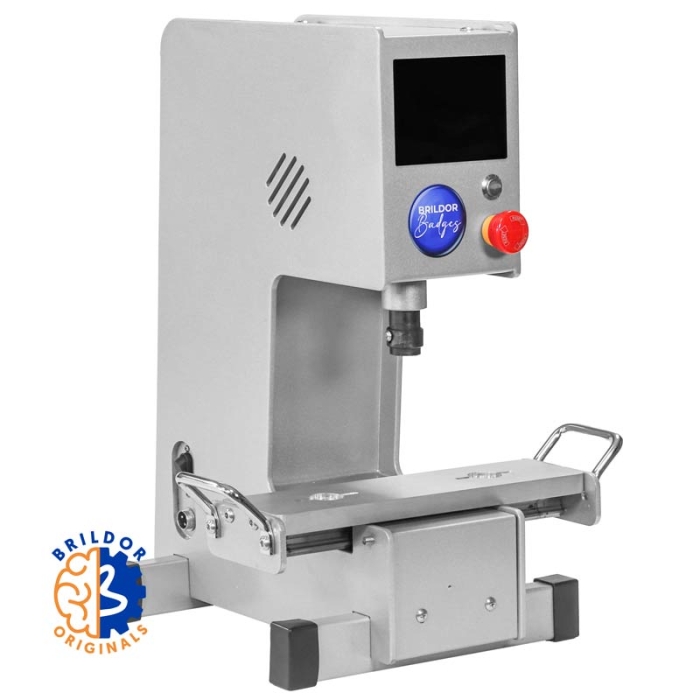

Más información sobre la máquina para chapas automática eléctrica

ÍNDICE

> Descripción

> A tener en cuenta

> Medidas

> Datos técnicos

> Instrucciones de instalación y uso

> Plantillas para personalizar chapas

> Tips de seguridad

DESCRIPCIÓN

• Estructura robusta de acero diseñada para un uso intensivo en talleres de personalización, tiendas o producción para eventos
• Diseño compacto, apto para colocar sobre cualquier mesa o superficie de trabajo sin necesidad de una instalación especial
• Sistema de prensado automático que une la parte superior del molde con las partes A y B sin necesidad de utilizar las manos
• 3 modos de accionamiento:
  • Botón frontal: acciona el prensado pulsando el botón frontal de la máquina
  • Pedal: permite activar el prensado manteniendo las manos libres para preparar los componentes de la chapa
  • Interruptor lateral: el prensado se realiza automáticamente al desplazar la bandeja entre los moldes
• Bandeja deslizante con asas laterales para moverse entre las partes A y B. Está imantada para colocar y cambiar moldes fácilmente
• Panel de control digital para gestionar el funcionamiento de la máquina de forma sencilla
• Compatible con todas nuestras chapas metálicas y moldes intercambiables para chapas redondas y chapas de formas especiales. Ver Productos Relacionados
• Se sirve en una resistente caja de madera
• Certificación CE de conformidad con la normativa de la UE

A TENER EN CUENTA

• Trabaja con presión máxima y unos 2 segundos de prensado. Realiza pruebas previas antes de iniciar la producción
• Algunos moldes requieren arandelas para ajustar la chapa al molde y asegurar un montaje correcto durante el prensado

MEDIDAS

DATOS TÉCNICOS

INSTRUCCIONES DE INSTALACIÓN Y USO DE LA MÁQUINA

PASO 1.  INSTALACIÓN DEL MOLDE

• Inserta la parte superior del molde en la máquina. Debe coincidir la clavija de fijación con el orificio correspondiente hasta quedar correctamente encajada. Enrosca el tornillo para que quede completamente fijo
• Coloca la parte A del molde en la ranura de la izquierda de la base móvil. La letra del molde debe quedar de frente
• Coloca la parte B del molde en la ranura de la derecha de la base móvil. La letra del molde debe quedar de frente
• Asegúrate de que las clavijas de las partes A y B estén alineadas con el orificio del molde superior por donde se introducirá al realizar el prensado

PASO 2.  ENCENDIDO DE LA MÁQUINA

• Conecta la máquina al enchufe
• Enciéndela utilizando el interruptor ON/OFF situado en un lateral
• Utiliza el panel de control digital para configurar los parámetros de funcionamiento
• Realiza una prueba de prensado para comprobar que el molde está correctamente instalado

PASO 3.  PERSONALIZACIÓN DE CHAPAS

• Elige el molde según la forma y tamaño de las chapas que deseas personalizar
• Imprime y recorta el diseño. Para un corte limpio y preciso puedes utilizar: cutter circular, troqueladora o plotter. Es recomendable utilizar plantillas para facilitar este proceso
• Coloca la parte frontal de la chapa en el molde A con el borde afilado hacia abajo
• Sitúa encima el diseño impreso y la lámina protectora transparente
• Desliza el carro de la máquina hasta alinear el molde superior con el molde A. La máquina realizará el prensado automáticamente o al accionar el botón o pedal
• Coloca la parte trasera de la chapa (alfiler, imán, abrebotellas, etc.) en el molde B con el borde hacia arriba
• Añade las arandelas, solo en el caso de los moldes que las incluyan
• Desliza nuevamente el carro hasta alinear el molde superior con el molde B y acciona el prensado
• Vuelve a desplazar el carro para retirar la chapa ya personalizada

PLANTILLA PARA PERSONALIZAR CHAPAS

Para ver las capas de la plantilla, abre el archivo PDF utilizando Photoshop. Recuerda activarlas:

Plantillas chapas formas redondas (.pdf - 5,4MB)

Plantillas de chapas con formas especiales (.pdf - 2 MB)

TIPS DE SEGURIDAD

• Mantén la máquina fuera del alcance de los niños
• Antes de instalar o desinstalar los moldes, debes asegurarte que la máquina está apagada
• Nunca coloques los dedos entre el molde superior y el inferior cuando estés trabajando. Podría accionarse el émbolo accidentalmente
