Plotters de corte Graphtec Serie CE7000 y sus accesorios
Plotters de corte Graphtec CE7000 con prestaciones que garantizan aún más eficiencia y mayor rendimiento que las series anteriores. Te ofrecemos:

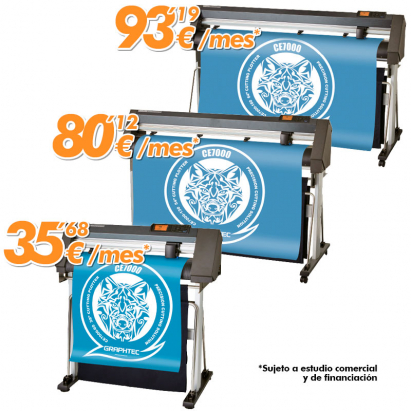

3 modelos con stand incluido: CE7000-60E , CE7000-130E y CE7000-160E
Pack de 4 porta hojas o soportes para corte plano
Cesta para recoger papel
Si has adquirido el plotter CE7000-60E sin soporte , puedes adquirirlo por separado
Más información
Especificaciones técnicas
+INFO: +34 607 161 013 comercial@brildor.com
¿Nuestra disponibilidad no es suficiente?
Dinos cuánto necesitas
Necesito más
PACKAGING PERSONALIZADO con tu plotter de corte Graphtec CE7000

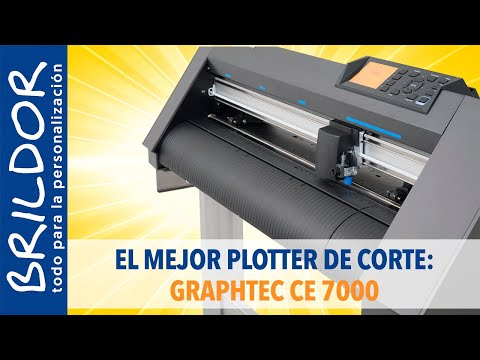

Más información sobre los plotters de corte Graphtec Serie CE7000
De uso profesional. Ideales para cartelería, etiquetas, señalética y mucho más
Garantiza producciones de bajo coste y alto rendimiento con resultados de excelente calidad
Fácil de usar con un óptimo seguimiento de materiales en tiradas largas
Corta una amplia variedad de materiales: tan delgados como el vinilo adhesivo hasta muy gruesos como el vinilo textil
Detección de marcas de registro gracias al sistema ARMS 8.0 que incluye lector óptico
Botón de código de barras que los genera e imprime como parte del diseño. Esto permite una operación totalmente libre del uso de manos. Al ser leídos por el plotter carga automáticamente la información y procesa trabajos de impresión y corte
Posiciones separadas de troquelado y contorneado que facilita el corte de etiquetas, manteniendo la parte trasera adherida
Emulación tangencial especialmente útil para cortar esquinas de materiales gruesos de forma precisa y limpia así como también para cortar diseños con muchos detalles en materiales delgados
Funciones preestablecidas para 8 tipos de materiales distintos, ahorrando trabajo de configuración en cada cambio de material
Trazado en los modelos 130E y 160E: rodillos con 3 niveles de presión y rodillos de alimentación para mantener derecha la bobina de material
Pantalla LCD de gran tamaño que soporta hasta 10 idiomas
Incorpora un plug-in para trabajar directamente con CorelDRAW y Adobe Illustrator tanto para Windows como para Mac. Además incluye el Graphtec Studio y el Cutting Master 4
¿QUÉ ACCESORIOS INCLUYE EL PLOTTER?
Artículo Cantidad Descripción
Cable de alimentación 1
-------
Cable USB 1
De 2,9 m de largo
Portacuchillas 1
Código PHP33-CB09N-HS
Cuchillas 1
Código CB09UB-1P
Lupa 1
Código PM-CT-001
Portabolígrafos fibra 1
Código PHP31-FIBER
Bolígrafo fibra base agua 1
Color negro - Código KF700-BK
Stand o pedestal 1
Incluido en todos los modelos
DVD-ROM 1
Manual de Usuario, Driver de Windows, Graphtec Pro Studio (Windows, 1 licencia), Graphtec Studio (Mac) y Cutting Master 4
Documento impreso 1
Manual de Instalación, Manual de la Cuchilla y Manual de Seguridad
ACCESORIOS OPCIONALES (SE PUEDEN ADQUIRIR POR SEPARADO)
Referencia Accesorio Modelo CE7000
038882
Stand o pedestal
60E
048563
Soporte para corte en plano
Todos
039199
Cesta recogedor
60E
039200
Cesta recogedor
130E
039201
Cesta recogedor
160E
Especificaciones técnicas básicas de los plotters de corte Graphtec Serie CE7000
MODELOS CE7000-60E CE7000-130E CE7000-160E
Referencia 038879 038880 038881
Configuración Tipo rodillos
Tipo rodillos
Tipo rodillos
Método Digital servo drive
Digital servo drive
Digital servo drive
Stand o pedestal Incluido
Incluido
Incluido
Máxima área de corte 60,3 cm x 50 m
1,27 x 50 m
1,53 x 50 m
Máxima área de corte alta precisión (sin cesta)58,3 cm x 2 m
1,25 cm x 2 m
1,51 cm x 2 m
Máxima área de corte alta precisión (con cesta)58,3 cm x 5 m
1,25 cm x 5 m
1,51 cm x 5 m
Ancho mínimo material 5 cm
5 cm
5 cm
Ancho máximo material 71,2 cm
1,37 cm
1,63 cm
Peso material rollo 9 kg
17 kg
20 kg
Cantidad de ruedas de arrastre 2
4 - 5 (opcional)4 - 5 (opcional)
Máxima velocidad de corte 900 mm/s a 45º dirección1000 mm/s a 45º dirección1000 mm/s a 45º dirección
Aceleración máxima 21,2 m/s 2 a 45º dirección13,9 m/s 2 a 45º dirección13,9 m/s 2 a 45º dirección
CARACTERÍSTICAS GENERALES
Fuerza de corte máxima 4,41 N (450 gf )
Procesador 32 bits
Tamaño mínimo de caracter alfanumérico 5 mm aproximadamente, depende de la fuente y del material
Resolución mecánica 0,005 mm
Resolución programable GP-GL: 0,1/0,05/0,025/0,01 mm HP-GLTM : 0,025 mm
Repetibilidad máxima 0,1 mm en trazado hasta 2 m (excluyendo la expansión y contracción del material
Cantidad de herramientas 1
Tipos de cuchillas Superacero
Tipos de bolígrafos Base aceite - De fibra base agua
Tipos de material Film (PVC/fluorescente/reflectante) - Película de poliéster (con condiciones específicas)
Grosor máximo del material 0,25 mm
Interfaz USB 2.0 (a toda velocidad) - Ethernet 10BASE-T/100BASE-TX
Memoria buffer 2 Mb
Comandos GP-GL / HP-GLTM
Panel de control Pantalla gráfica LCD retroiluminada (240 x 128 puntos)
Fuente de alimentación 100-120 V CA - 200-240 V - 50/60 Hz
Consumo máximo de energía 100 W
Condiciones de trabajo 10º-35º C - 35-75% H.R. (sin condensación)
Garantía condiciones de trabajo 16º-32º C - 35-70% H.R. (sin condensación)
SOFTWARE
Sistemas operativos compatibles
Windows 10/8.1/7 - Mac OS X 10.6/10.11 - Mac OS X 10.12/10.15
Graphtec Studio 10.6/10.15 - Cutting Master 4 10.7/10.15
Software incluido Graphtec Pro Studio (Windows) - Graphtec Studio (Mac) - Cutting Master 4 - Windows driver
Seguridad PSE, UL/cUL, CE mark
EMC VCCI Class A, FCC Class A, CE mark
DIMENSIONES APROXIMADAS
Medidas 1,01 m x 1,09 m x 58,2 cm
1,71 m x 1,22 m x 81,1 cm
1,92 m x 1,22 m x 81,1 cm
Medidas (con cesta) 1,01 m x 1,09 m x 93,6 cm
1,71 x 1,22 x 1,15 m
1,92 x 1,22 x 1,15 m
Peso 23 kg
51 kg
55 kg
Peso (con cesta) 25,4
54,9 kg
59,5 kg
Más Información
Ref.
926219
Ancho de corte max. (mm)
1270, 1524, 603
Velocidad de corte max. (mm/s)
1000, 900
Presión de corte máx. (g)
450
