795,00 € IVA no incluido / unidad

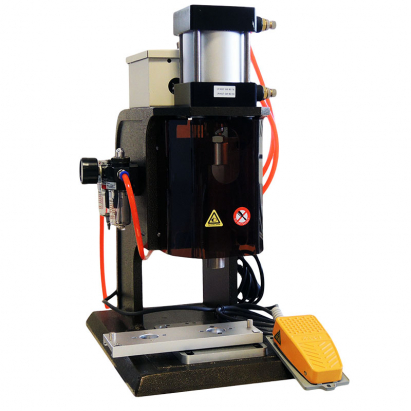

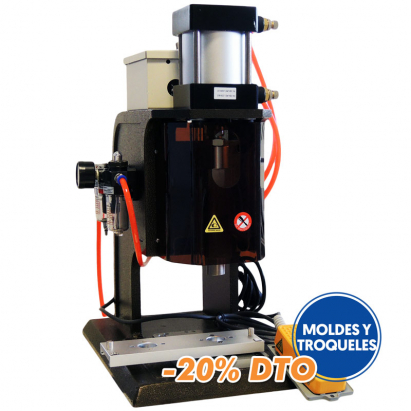

Máquina para chapas neumática

Ref.
038068

Máquina para la personalización de chapas que funciona con aire comprimido. Facilita el proceso de montaje de chapas, sin requerir el esfuerzo de accionamiento manual de las máquinas tradicionales.

  • Fácil de instalar y de usar.
  • Requiere un compresor con características técnicas básicas como los que puedes encontrar en los Productos Relacionados.
  • Usa moldes intercambiables para distintos formatos de chapas que se deben adquirir por separado.

Más información

¿Cómo personalizar chapas con esta máquina?

Disponibilidad:
Inmediata: 0 uds
Crédito de fidelidad
Por ser Socio Brildor Plus, por cada unidad que compres acumularás {{POINTS}} para canjear en tu próximo pedido. Conoce el programa de fidelidad. Por cada unidad que compres acumularás {{POINTS}} para canjear en tu próximo pedido. Conoce el programa de fidelidad.
795,00 € IVA no incluido / unidad

Más información sobre la máquina para chapas neumática.

  • Sólida estructura de acero de alta calidad.
  • Émbolo o pistón que encaja a presión de forma automática la parte superior del molde, con las partes A y B durante el proceso de personalización de las chapas.
  • Cómodo dispositivo que acciona el pistón cuando el usuario lo presiona con el pie a manera de pedal o con la mano si así lo prefiere.
  • Pedal con base de metal muy resistente y anverso con alfombrilla antideslizante.
  • Tapa frontal de seguridad fabricada en metacrilato translúcido. Impide contactos accidentales del usuario con el pistón cuando está en funcionamiento sin disminuir la visibilidad.
  • El tiempo de acción del émbolo sobre la chapa es regulable. Esto permite controlar la velocidad de trabajo de la máquina.
  • Por su tamaño puede ubicarse sobre cualquier superficie plana. No necesita de un espacio diseñado especialmente para su uso.
  • Incluye 1 tubo de plástico para llevar el aire comprimido desde el compresor hasta el manómetro de la máquina. En los Productos Relacionados podrás encontrar conectores para acoplar el tubo al compresor.
  • Se sirve en una resistente caja de madera.
  • Es compatible con todos los moldes intercambiables que puedes encontrar en los Productos Relacionados con excepción de los siguientes: forma redonda de Ø100mm (Ref. 032718), forma rectangular 50x90mm  (Ref. 036096) y forma escudo 50x70 mm (Ref. 037598).
  • Si ya tienes los moldes de nuestra máquina de chapas EVOLUTION, puedes usarlos también con la neumática con la excepción indicada anteriormente.

COMPONENTES

  • 1 máquina neumática para chapas (sin moldes).
  • 1 tubo de plástico para aire comprimido (sin conector).
  • 3 llaves allen de distintos tamaños.
  • 1 CD con instrucciones de instalación y uso (vídeo en inglés).

MEDIDAS APROXIMADAS

Máquina 27,50 x 40,50 x 51 cm
Tubo Ø8 mm x 5 m
Embalaje 53 x 64 x 36 cm
Peso neto 20,20 kg
Peso bruto 33 kg

DATOS TÉCNICOS

Potencia eléctrica 110/22O V - 50/60 HZ
Rango de presión 1˜9 kgf/cm3
Potencia requerida (compresor) >0,50 HP

Instrucciones de instalación y uso de la máquina neumática para personalizar chapas

PASO 1. CONEXIÓN DE LA MÁQUINA AL COMPRESOR

  • Coloca en un extremo del tubo de plástico un conector y luego conéctalo al compresor.
  • Conecta el otro extremo del tubo en el manómetro de la máquina.
  • Baja la válvula y regula la presión moviéndola hacia la izquierda o hacia la derecha hasta llegar al nivel deseado. La siguiente tabla establece niveles de presión orientativos según el tamaño de la chapa que desees personalizar:
TAMAÑO CHAPA (mm) 75 50/56/58 44/37 32/25
PRESIÓN (kg/cm2) 6≈8 5,5≈6 4,5≈5,5 3≈4,5

PASO 2.  INSTALACIÓN DEL MOLDE

  • Inserta la parte superior del molde en la máquina. Debe coincidir la clavija de fijación con el orificio que tiene la máquina. Sentirás que lo succiona y lo inmoviliza.
  • Coloca la parte A del molde en la ranura A de la base móvil de la máquina. La letra del molde debe quedar de frente.
  • Coloca la parte B del molde en la ranura B de la base móvil de la máquina. La letra del molde debe quedar de frente.
  • Observa que las clavijas de las partes A y B están alineadas con el orificio del molde superior por donde se introducirá cuando acciones el pistón.

PASO 3.  ENCENDIDO DE LA MÁQUINA NEUMÁTICA

  • Conecta la máquina al enchufe.
  • Enciende el compresor.
  • Enciende la máquina utilizando el interruptor ON/OFF que se encuentra en la parte superior de la máquina.
  • Regula el tiempo de accionamiento del émbolo sobre la chapa. Utiliza 2-3 segundos para comenzar y luego aumenta o disminuye esta cantidad hasta establecer el tiempo que más convenga. En el regulador de la máquina 2-3 segundos se muestran como 20-30 SEC.
  • Presiona el dispositivo para accionar el pistón. Verifica que las clavijas de las partes A y B del molde se introducen en el orificio correcto del molde superior. Observarás que el émbolo baja suficientemente hasta que el molde superior se inserta completamente en el inferior.
  • Es recomendable hacer pruebas previas con el tipo de chapa que se va a personalizar para comprobar que la máquina hace su trabajo de la forma deseada.

PASO 4.  PERSONALIZACIÓN DE CHAPAS

  • Elige el molde adecuado según la forma y tamaño de las chapas que deseas personalizar.
  • Imprime y recorta el diseño que elegiste para personalizar las chapas. Utiliza una cúter circular, una troqueladora o un plotter para garantizar que el corte sea limpio y preciso. Es recomendable utilizar plantillas para facilitar este proceso.
  • Coloca la parte frontal de la chapa en el molde A con el borde afilado hacia abajo.
  • Coloca sobre la placa delantera el diseño y la lámina protectora transparente.
  • Desliza la base hasta conseguir que el molde superior esté alineado con el molde A. Presiona el dispositivo para accionar el émbolo de la máquina.
  • Coloca la placa trasera de la chapa (alfiler, imán, abrebotellas, ...) en el molde B con el borde afilado hacia arriba.
  • Incorpora las arandelas a la placa trasera, solo en el caso de los moldes que las suministren.
  • Desliza la base de la máquina hasta que el molde superior coincida con el molde B. Presiona el dispositivo para accionar el émbolo de la máquina.
  • Vuelve a deslizar la base de la máquina y extrae la chapa ya personalizada.

TIPS DE SEGURIDAD

  • Mantener la máquina fuera del alcance de los niños.
  • Antes de instalar o desinstalar los moldes, debes asegurarte que la máquina está apagada.
  • Nunca coloques los dedos entre el molde superior y el inferior cuando estés trabajando. Podría accionarse el émbolo accidentalmente.
  • Cuando necesites cambiar la parte superior del molde, tira de él hacia abajo. Ten cuidado con los dedos puesto que podría caerte encima.

Más Información
Ref. 038068
Peso Neto (kg) 22.2000
Peso Bruto (kg) 33.0000
Peso Facturable (kg) 36.3000
