Máquina para entelar y medidor de tensión de mallas de serigrafía

Más información sobre la máquina para entelar y medidor de tensión de mallas de serigrafía

ÍNDICE

> Descripción

> A tener en cuenta

> ¿Qué incluye la máquina?

> Componentes de cada parte metálica de la máquina

> Medidas aproximadas

> Instrucciones de instalación y uso

DESCRIPCIÓN

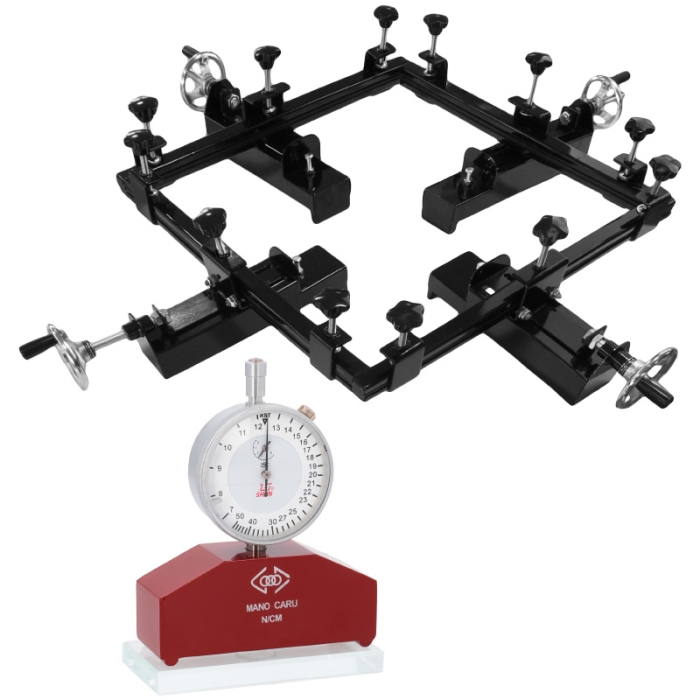

• Estructura formada por 4 partes metálicas independientes. Cada parte se coloca en cada uno de los lados del marco y de la malla, rodeando todo su perímetro
• Opera manualmente haciendo girar la rueda para estirar la malla hacia el exterior del marco o bastidor
• Tensado mecánico que permite estirar toda la malla simultáneamente, de forma uniforme. Esto facilita el procedimiento de adherencia de la malla al marco, pudiéndo utilizar adhesivos de secado rápido resistentes a los solventes
• Fácil de instalar, usar y transportar

A TENER EN CUENTA

• El tamaño de la malla debe ser mayor al del marco, como mínimo 10 cm por lado
• Combinando esta máquina con otra del mismo tipo, se dispondrá de 8 partes para tensar la malla, 2 por cada lado. De esta forma, se pueden tensar mallas para bastidores con dimensiones externas de hasta 1,20 cm
• Para resultados más precisos, es aconsejable usar el tensiómetro. Tiene un rango de medición de 7-50 newtons
• No es recomendable utilizar grapas para fijar la malla al marco de madera. El alto nivel de tensión de la tela puede hacer que la perforación de la grapa produzca desgarramientos

¿QUÉ INCLUYE LA MÁQUINA?

COMPONENTES DE CADA PARTE METÁLICA DE LA MÁQUINA

• 3 abrazaderas: sujetan las barras y las mantienen suspendidas en equilibrio, a la misma altura de la base
• 1 barra con 2 pletinas: cada barra está compuesta por 2 pletinas que sirven para sujetar las mallas. Se colocan dentro de las abrazaderas, por arriba y por debajo de la malla a manera de sándwich. La barra inferior es fija y la otra es removible. La superficie de contacto de las barras con la malla es de goma con forma ondulada para mayor agarre
• 3 pernos de ajuste: para mantener la malla fija dentro de las barras de la abrazadera mientras se realiza el tensado. En el extremo inferior tienen una arandela cónica resistente a la presión, que evita daños en la superficie de contacto del perno (barra superior)
• 1 base: sirve de soporte y es perpendicular a las barras. Tiene 2 ranuras por donde se deslizan las barras con las abrazaderas. Este deslizamiento se realiza para dejar espacio para colocar el marco. Durante el tensado, el marco queda ubicado entre las barras y una placa metálica que sirve de tope
• 1 rueda de tensado: permite mover las barras con las abrazaderas, de atrás hacia adelante, por las ranuras de la base. Al girar la rueda se mueve a lo largo de un perno metálico. Este perno dispone de 3 tres arandelas de seguridad para evitar daños por presión. Las arandelas quedan entre la base y la manilla al llegar al tope

MEDIDAS APROXIMADAS

INSTRUCCIONES DE INSTALACIÓN Y USO

MONTAJE DE CADA PARTE DE LA MÁQUINA

Para el montaje de cada parte metálica necesitas: 1 base, 1 barra con 2 pletinas, 3 abrazaderas, 3 pernos de ajuste y 1 rueda de tensado.

• Coloca la barra de sujeción de la malla en la base. El perno de ajuste central debe quedar en medio de la barra
• Fija la barra a la abrazadera central ajustando las arandelas y las tuercas. Para ello utiliza una llave de 14"
• Coloca el asa plástica en la rueda de tensado y fija la rueda con la tuerca

¿CÓMO USAR LA MÁQUINA PARA EL ENTELADO DE MARCOS DE SERIGRAFÍA?

• Coloca las partes de la máquina sobre una superficie plana, adecuada para realizar el entelado
• Recuerda que el marco que deseas entelar debe tener un grosor máximo 5,5 cm y un diámetro exterior máximo de 60 x 60 cm. Además, el tamaño de la malla debe ser mayor al del marco, como mínimo 10 cm por lado
• Ubica en cada lado del marco una de las 4 partes de la máquina
• Inserta el marco en cada una de las bases, con el anverso hacia arriba. El perfil del marco debe quedar sobre las ranuras de las bases, entre la placa-tope y las barras
• Coloca la malla entre las barras, a manera de sándwich
• Ajusta los pernos para que la malla quede bien sujeta a las barras. Asegúrate que cada barra sujete la misma cantidad de malla
• Gira las ruedas de tensado hasta el nivel deseado
• Aplica una capa de adhesivo sobre la malla y el marco, siguiendo las instrucciones de aplicación del adhesivo utilizado
• Cuando el adhesivo se solidifique por completo, desmonta las partes de la máquina
• Recorta el excedente de la malla
