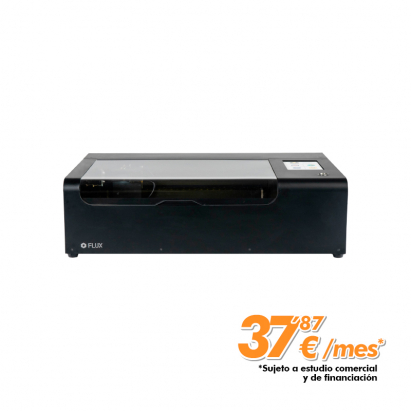

Máquina de corte y grabado láser CO2 Flux Beamo y sus accesorios

Más información sobre la máquina de corte y grabado láser CO2 Flux Beamo y sus accesorios

ÍNDICE

> Descripción

> Extracción de humos

> Refrigeración

> Datos técnicos - Comparación con otros modelos

> Instalación

> Accesorios

› Filtro Flux Beam Air

› Base rotacional

› Módulo autofocus

› Módulo láser de diodo

› Conos espaciadores

> Materiales que se pueden grabar y cortar

> Certificado de conformidad UE

> A tener en cuenta

DESCRIPCIÓN

• Versátil y compacta: diseño de escritorio con prestaciones de corte y grabado láser profesionales
• Base fija: la altura del láser se calibra moviendo el cabezal láser mediante una rueda. Estructura de panal de abejas que absorbe la energía colateral, difumina la luz del láser y ayuda a enfriar el material. La cama es extraíble, lo que permite aumentar la altura del objeto a trabajar
• Cámara HD incorporada: se puede obtener una vista del área de trabajo y objeto en remoto, desde el ordenador o el móvil. La opción de vista previa permite tomar una fotografía para comprobar el posicionamiento del diseño sobre el artículo y modificarse de forma manual antes de la puesta en marcha
• Láser de alta resolución: grosor inferior a un cabello humano y con una resolución de 1000 dpi permite grabar con una profundidad de 0,05 mm por cada capa
• Software Beam Studio: desarrollado por Flux, es gratis y se puede descargar desde el sitio web de Flux. Facilita la edición de textos y archivos vectoriales, modificar mapas de bits, distribuir objetos y más. También hace posible trazar una imagen hecha con la cámara integrada. Compatible con distintos tipos de archivos y programas de creación y edición de imágenes como Adobe Illustrator, AutoCAD, Inkscape, CorelDraw, incluso desde Microsoft
• Barra de enfoque de la lente: agiliza el ajuste de altura del láser que se realiza para trabajar cada material. Solo se necesita bajar la barra de metacrilato y girar el anillo de enfoque hasta que la barra haga tope con el material
• Pantalla táctil a todo color: configuración del diseño y puesta en marcha del proyecto, mantenimiento y otros ajustes
• Refrigeración interna por agua: mantiene los componentes a la temperatura adecuada. Esto evitará recalentamientos
• Sistema de aire incorporado: canaliza el aire a través del cabezal láser sobre el material impidiendo que la pieza se queme
• Tecnología inalámbrica: instalación rápida mediante wifi, facilidad para transferir archivos y monitorizar el proceso de producción en remoto, desde el ordenador o el móvil
• Conectividad: puerto de conexión a internet por cable. Dispone de 2 puertos USB para pendrives
• Mecanismo de seguridad: sensor que se activa al momento de abrir la compuerta y desactiva el láser
• Marcado CE: etiqueta que certifica que esta máquina cumple con todos los requisitos legales de comercialización dentro de la Unión Europea
• Garantía: de 1 año. Los consumibles, como el tubo láser CO2, tienen una garantía de 3 meses

EXTRACCIÓN DE HUMOS

• Incluye un tubo de extracción de humos de fácil instalación. Es necesario colocar el tubo hacia el exterior. Si el espacio de trabajo no tiene las condiciones necesarias para colocar el tubo, el filtro Beam Air es una opción para mantener el lugar libre de humos (Ref. 041230)
• Una ventaja adicional del uso del filtro Beam Air es que mantiene limpio el interior de la máquina láser, evitando que las impurezas afecten su rendimiento

REFRIGERACIÓN

La vida útil de la máquina depende de que se mantenga controlada la temperatura del tubo. Para ello sigue estos consejos:

• La temperatura del espacio de trabajo no debe superar los 30 ºC
• Mantén la rejilla de ventilación de la derecha despejada así como la entrada de aire inferior
• La temperatura del agua de refrigeración debe estar entre 5 ºC y 30 ºC. En caso de que rebasen los valores máximos de temperatura la máquina podría detenerse para proteger el tubo. En ese caso, tras recuperar el valor adecuado puede reiniciarse el trabajo pulsando RESUME
• Para garantizar una refrigeración adecuada, el nivel de agua en el circuito de refrigeración no debe bajar del 80%
• Comprueba que los ventiladores inferiores funcionan correctamente siguiendo el proceso de testeo que se indica en el manual

DATOS TÉCNICOS - COMPARACIÓN CON OTROS MODELOS

INSTALACIÓN

1. Saca la máquina de la caja y colócala en una mesa con ayuda de otra persona. En la parte frontal tiene un QR con el enlace al manual de instalación por si lo necesitas
2. Retira las protecciones u el tubo de extracción del interior de la máquina
3. Verás una caja de cartón para evitar que el bloque láser se mueva durante el transporte. Retírala con cuidado
4. Retira el adhesivo protector de la ventana del láser e instálala en la puerta usando las arandelas y tuercas incluidas
5. Coloca los topes para la puerta en los 2 agujeros frontales
6. Abre la tapa trasera extrayendo los tornillos para acceder a la lámpara. El circuito de refrigeración viene vacío, por lo que debes rellenarlo con agua destilada
7. Abre el tapón que hay en el centro y rellénalo hasta arriba con ayuda de un embudo
8. Saca las burbujas de aire del circuito encendiendo la máquina y accede a mantenimiento. Al sacar las burbujas podrás acabar de rellenar con agua destilada
9. Cierra el tapón y la tapa
10. Si deseas conectar la máquina por Wifi conéctale el dispositivo a un puerto USB en la parte trasera
11. Conéctala a la red accediendo a Network > Configuración Wifi > Selecciona la red e introduce la contraseña
12. Instala el tubo de extracción fijándolo con la abrazadera de metal incluida
13. Ya está lista para usar

ACCESORIOS

FILTRO FLUX BEAM AIR (REF. 041229)

• Filtro de aire de 4 capas: prefiltro, capa de eficiencia media, HEPA H13 y capa de carbón activado. Más información aquí
• Fácil instalación. Listo para enchufar y usar
• Incluye 1 tubo de extracción
• Dimensiones: 25,2 x 49,5 x 42,3 cm

BASE ROTACIONAL (REF. 042092)

• Complemento para grabar objetos cilíndricos como vasos, velas, botellas, bolígrafos...
• Fácil instalación. Se coloca debajo de la máquina láser. Solo se debe conectar a la Beamo mediante el cable que lleva y ajustar al tamaño del objeto
• Diámetro del objeto a grabar (mín-máx): 1 cm - 7,5 cm
• Peso máximo: 2 kg
• Medidas del accesorio: 61,5 x 10,5 x 45,5 cm

MÓDULO AUTOFOCUS (REF. 042569)

• Permite regular la altura del láser de forma automática dependiendo del grosor del material
• Se puede gestionar desde el software o de forma manual mediante un botón ubicado en el lateral


MÓDULO LÁSER DE DIODO (REF. 049004)

• Permite grabar directamente sobre acero inoxidable y aleaciones de cromo y níquel (incluso tipo 201, 304 y 316) sin aplicar recubrimientos especiales
• Láser diodo de 5 W con longitud de onda de 450 nm
• Regulador de altura de 2,2 cm para enfocar el láser. Muy útil si no se tiene el enfoque automático o autofocus
• Área de trabajo: 23 x 20 cm
• Con cubierta que protege la vista de la luz del láser diodo. Sustituye la cubierta original de la Beamo
• Incluye todo lo necesario para instalarlo en la máquina
• No se requiere retirar el módulo de diodo para grabar y cortar con el láser CO2. Se puede alternar el uso de ambos
• También puede trabajar materiales como cartulina, madera, bambú, cuero, tela, caucho, cemento, piedra y aluminio anodizado, aunque con menor precisión y velocidad que el láser CO2
• No es apto para grabar otros metales, acrílicos ni cristales templados
• Si se trabaja con el módulo instalado, el área de trabajo de la máquina se reduce a 25 x 20 cm
• Incluye: láser diodo, regulador de altura del láser, cubierta protectora de luz azul, pegatina negra y placa para acoplar el módulo al láser CO2

Instalación

1. Apaga la máquina
2. Mueve hacia arriba el soporte del módulo láser CO2
3. Fija la placa de posicionamiento al módulo láser CO2
4. Conecta el cable del módulo láser de diodo al módulo láser CO2
5. Coloca el imán del láser diodo a la placa de posicionamiento
6. Retira la cubierta por la puerta acrílica naranja de protección y tapa los tornillos con la pegatina negra
7. Enciende la máquina

Configuración del módulo en el software

1. Asegúrate de que el software tiene la versión 1.7.1.
2. Accede al software
3. Entra en Menú > Máquinas > Pincha en la Flux Beamo > Editar > Configuración del documento
4. Selecciona el láser diodo debajo de los parámetros

CONOS ESPACIADORES (REF. 049603)

• Se adhieren a la base de aluminio con estructura de panal para proteger el material a cortar/grabar del reflejo del láser o daños por calentamiento
• Unidad de venta: pack de 10 conos
• Medidas (por cono): Ø1,45 x 1,2 cm

MATERIALES QUE SE PUEDEN GRABAR Y CORTAR

La siguiente lista ofrece información sobre algunos materiales ya probados con el láser CO2 de Flux. Los materiales que contienen PVC o ABS no se pueden cortar ni grabar con láser, ya que emitirían vapores tóxicos que además dañarían la máquina. El grosor de corte variará según el material:

Material		Grosor máx. de corte (mm)	Grabado
	Acrílico	3	Sí
	Aluminio anodizado	No	Sí
	Madera	3	Sí
	Bambú	3	Sí
	Cartulina	2	Sí
	Cuero	1	Sí
	Vidrio	No	Sí
	Tela/Textil	9	Sí
	Cemento/Piedra	No	Sí
	Goma	No	Sí

CERTIFICADO DE CONFORMIDAD UE

Certificado de conformidad de la UE (.pdf - 0,87 MB)

A TENER EN CUENTA

• Por restricciones de transporte este artículo no puede ser distribuido en las Islas Canarias
