Máquina de corte y grabado láser CO2 Flux Hexa y sus accesorios

Máquina láser CO2 de sobremesa, diseñada para cortar y grabar diferentes tipos de materiales. Amplia área de trabajo con la potencia y velocidad adecuados para producciones profesionales.

  • Eficiente haz láser CO2 de luz amplificada, potencia 60 W y velocidad 900 mm/s
  • Autofocus integrado que regula la altura del láser para enfocar automáticamente
  • Software Beam Studio para editar textos, archivos vectoriales y de mapa de bits, distribución de objetos y más
  • Disponibles accesorios que puedes adquirir por separado: focus lens, base rotacional y sus soportes
  • Área de trabajo: 73 x 41 cm

Más información

Disponibilidad:
Indicado en cada producto
Producto
Precio
Disponibilidad
Cantidad
Favoritos
Flux Hexa Ref: 046748

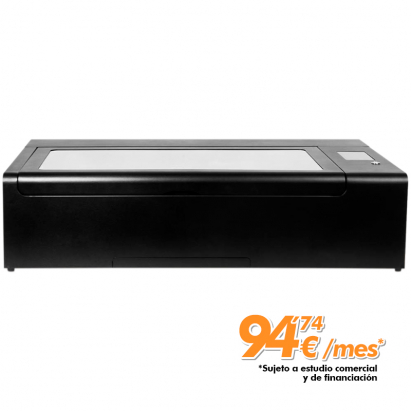

Máquina de corte láser CO2 Flux Hexa
5.695,00 €
6.890,95 € IVA incluido
/ unidad
Disponibilidad Sin fecha prevista
Base rotacional para Flux Beambox, Beambox Pro y Hexa Ref: 041230
Base rotacional para máquina de corte láser CO2 Flux Beambox, Beambox Pro y Hexa
229,00 €
277,09 € IVA incluido
/ unidad
Disponibilidad Sobre pedido, 12 días laborales tras confirmación
Soportes para base rotacional Beambox, Bemabox Pro y Hexa Ref: 049602
Soportes adicionales para Láser Flux Hexa para el accesorio rotacional Beambox/Pro
29,90 €
36,18 € IVA incluido
/ unidad
Disponibilidad Inmediata: 1 uds
Resto sobre pedido
Focus Lens Ref: 049937
Focus Lens para máquina láser Flux Hexa
79,00 €
95,59 € IVA incluido
/ unidad
Disponibilidad Sobre pedido
Conos espaciadores Ref: 049603
Conos espaciadores Flux para máquinas láser - Pack de 10 uds
35,00 €
42,35 € IVA incluido
/ unidad
Disponibilidad Inmediata: 0 uds
Próximas entradas:

03/03/24: 5 uds
Ver precios
Crédito de fidelidad
Consigue € gratis para canjear en tu próximo pedido comprando estos productos. Conoce el programa de fidelidad Consigue € gratis para canjear en tu próximo pedido comprando estos productos. Conoce el programa de fidelidad



Más información sobre la máquina de corte y grabado láser CO2 Flux Hexa y sus accesorios



ÍNDICE

> Descripción

> Refrigeración

> Datos técnicos - Comparación con otros modelos

> Instalación

> Accesorios

> Materiales que se pueden grabar y cortar

> Instrucciones para la instalación del FOCUS LENS

> Certificado de conformidad UE

> A tener en cuenta





DESCRIPCIÓN

  • Autofocus: base autonivelable que se eleva y se ajusta automáticamente tocando 2 veces el láser. Botón AF (regulación automática) y botones con flechas para subirla o bajarla manualmente
  • Bandeja de extracción: bandeja a modo de cajón para retirar fácilmente los restos de  material cortado/grabado
  • Cámara HD incorporada: se puede obtener una vista del área de trabajo y objeto en remoto, desde el ordenador o el móvil. La opción de vista previa permite tomar una fotografía para comprobar el posicionamiento del diseño sobre el artículo y modificarse de forma manual antes de la puesta en marcha
  • Grabado láser CO2: con profundidad de 0,05 mm por cada capa y resolución de 100 a 500 dpi. Si necesitas grabar con alta definición detalles pequeños y muy finos, puedes adquirir el focus lens que permite alcanzar una resolución de hasta 1000 dpi
  • Software Beam Studio: desarrollado por Flux, es gratis y se puede descargar desde el sitio web de Flux. Facilita la edición de textos y archivos vectoriales, modificar mapas de bits, distribuir objetos y más. También hace posible trazar una imagen hecha con la cámara integrada. Compatible con distintos tipos de archivos y programas de creación y edición de imágenes como Adobe Illustrator, AutoCAD, Inkscape, CorelDraw, incluso desde Microsoft
  • Base de aluminio: estructura de panal de abejas que actúa como soporte, absorbe la energía colateral, difumina la luz emitida por el láser y ayuda a enfriar el material. La cama es extraíble, lo que permite aumentar la altura del objeto a trabajar
  • Barra de enfoque de la lente: agiliza el ajuste de altura del láser que se realiza para trabajar cada material. Plataforma elevadora eléctrica que se ajusta automáticamente a la altura de trabajo tocándola 2 veces
  • Pantalla táctil a todo color: configuración del diseño y puesta en marcha del proyecto, mantenimiento y otros ajustes
  • Versátil y compacta: con prestaciones de corte y grabado láser industrial. Diseño de escritorio perfecto para profesionales, pequeñas y medianas empresas
  • Refrigeración interna por agua: mantiene los componentes a la temperatura adecuada. Esto evitará recalentamientos
  • Sistema de aire incorporado: canaliza el aire a través del cabezal láser sobre el material impidiendo que la pieza se queme
  • Tecnología inalámbrica: instalación rápida mediante wifi, facilidad para transferir archivos y monitorizar el proceso de producción en remoto, desde el ordenador o el móvil
  • Conectividad: con dos puertos USB para pendrive, puerto para conectar el PC y puerto de conexión a internet por cable
  • Mecanismo de seguridad: sensor que se activa al momento de abrir la compuerta y desactiva el láser
  • Marcado CE: etiqueta que certifica que esta máquina cumple con todos los requisitos legales de comercialización dentro de la Unión Europea
  • Garantía: de 1 año. Los consumibles tienen una garantía de 3 meses





REFRIGERACIÓN

La vida útil de la máquina depende de que se mantenga controlada la temperatura del tubo. Para ello sigue estos consejos:

  • La temperatura del espacio de trabajo no debe superar los 30 ºC
  • Mantén la rejilla de ventilación de la derecha despejada así como la entrada de aire inferior
  • La temperatura del agua de refrigeración debe estar entre 5 ºC y 30 ºC. En caso de que rebasen los valores máximos de temperatura la máquina podría detenerse para proteger el tubo. En ese caso, tras recuperar el valor adecuado puede reiniciarse el trabajo pulsando RESUME
  • Para garantizar una refrigeración adecuada, el nivel de agua en el circuito de refrigeración no debe bajar del 80%
  • Comprueba que los ventiladores inferiores funcionan correctamente siguiendo el proceso de testeo que se indica en el manual





DATOS TÉCNICOS - COMPARACIÓN CON OTROS MODELOS

Modelos Flux BEAMO BEAMBOX BEAMBOX PRO HEXA
Referencia 041225 041226 041227 046748
Tipo de láser CO2 CO2 CO2 CO2
Potencia del láser (W) 30
40
50
60
Velocidad puntero (mm/s) 0 ~ 900
0 ~ 900
0 ~ 900
0 ~ 900
Grosor de corte (mm) 0 - 5
0 - 10
0 - 12
0 - 20
Área vista cámara (cm) 30 x 19,5
40 x 36
60 x 36
73 x 39,5
Área de trabajo (cm) 30 x 21
40 x 37,5
60 x 37,5
73 x 41
Altura máx. trabajo (cm) 4,5
8
8
12,5
Ubicación base rotacional Externa (Ref. 042049) Interna (Ref. 041229) Interna (Ref. 041229) Interna (Ref. 041229)
Panel táctil LCD (px) 1024 x 600 1024 x 600 1024 x 600 1024 x 600
Cámara HD CMOS HD CMOS HD CMOS HD CMOS
Autofoco Accesorio (Ref. 042569) No No Integrado
Conexión Ethernet
Wifi
Por cable
Ethernet
Wifi
Por cable
Ethernet
Wifi
Por cable
Ethernet
USB
Wifi
Por cable
Tipo de imágenes Vectoriales
Gráficas
(monocromas,
escala de grises)
Vectoriales
Gráficas
(monocromas,
escala de grises)
Vectoriales
Gráficas
(monocromas,
escala de grises)
Vectoriales
Gráficas
(monocromas,
escala de grises)
Sistemas operativos Windows
MacOS
Linux
Chrome
Windows
MacOS
Linux
Chrome
Windows
MacOS
Linux
Chrome
Windows
MacOS
Linux
Chrome
Tipos de archivo JPG / PNG / SVG
DXF / AI / PDF
JPG / PNG / SVG
DXF / AI / PDF
JPG / PNG / SVG
DXF / AI / PDF
JPG / PNG / SVG
DXF / AI / PDF
Voltaje (V) 110 / 220 110 / 220 110 / 220 110 / 220
Dimensiones (cm) 61,5 x 17,7 x 45,5
83 x 25 x 67
99 x 25 x 67
111 x 27,3 x 67
Peso (kg) 22
40
48
58





INSTALACIÓN

  1. Saca la máquina de la caja y colócala en una mesa con ayuda de otra persona. En la parte frontal tiene un QR con el enlace al manual de instalación por si lo necesitas
  2. Retira las protecciones u el tubo de extracción del interior de la máquina
  3. Verás una caja de cartón para evitar que el bloque láser se mueva durante el transporte. Retírala con cuidado
  4. Retira el adhesivo protector de la ventana del láser e instálala en la puerta usando las arandelas y tuercas incluidas
  5. Coloca los topes para la puerta en los 2 agujeros frontales
  6. Abre la tapa trasera extrayendo los tornillos para acceder a la lámpara. El circuito de refrigeración viene vacío, por lo que debes rellenarlo con agua destilada
  7. Abre el tapón que hay en el centro y rellénalo hasta arriba con ayuda de un embudo
  8. Saca las burbujas de aire del circuito encendiendo la máquina y accede a mantenimiento. Al sacar las burbujas podrás acabar de rellenar con agua destilada
  9. Cierra el tapón y la tapa
  10. Si deseas conectar la máquina por Wifi conéctale el dispositivo a un puerto USB en la parte trasera
  11. Conéctala a la red accediendo a Network > Configuración Wifi > Selecciona la red e introduce la contraseña
  12. Instala el tubo de extracción fijándolo con la abrazadera de metal incluida
  13. Ya está lista para usar





ACCESORIOS

BASE ROTACIONAL (REF. 041230) Y SOPORTES ADICIONALES (REF. 049602)

  • Complemento para grabar objetos cilíndricos como vasos, velas, botellas, bolígrafos...
  • La base rotacional requiere de los soportes adicionales para utilizarla con la Flux Hexa. Se colocan debajo de la base y proporcionan una altura mayor
  • Diámetro del objeto a grabar (mín-máx): 1 cm - 7,5 cm
  • Longitud máxima de objeto a grabar: 60 cm
  • Peso máximo del objeto: 2 kg
  • Medidas base: 37 x 22 x 6,7 cm
  • Medidas soportes: 4,2 x 22,5 x 1,5 cm

Instalación base rotacional

  1. Desconecta la máquina de la corriente
  2. abre la puerta y quita la base de rejilla
  3. Coloca el accesorio rotacional en el centro con los rodillos orientados hacia la izquierda
  4. Extrae los tornillos de la esquina derecha para tener acceso al panel
  5. Abre la tapa del panel
  6. Pasa los cables por el orificio que encontrarás en la parte frontal derecha
  7. Sitúate en la placa y extrae el conector que hay justo debajo del cable ancho. Déjalo a mano
  8. Conecta el extremo del cable de la base rotacional al conector que has dejado vacío. El cable que has quitado anteriormente conéctalo a la hembra que te queda del accesorio rotacional
  9. Adhiere el conmutador a la parte delantera derecha usando los adhesivos incluidos
  10. Cierra la tapa de la máquina fijándola con los tornillos
  11. Conecta el accesorio rotacional al conmutador

CONOS ESPACIADORES (REF. 049603)

Aunque la hexa ya incluye conos espaciadores, puedes adquirir más por separado.

  • Se adhieren a la base de aluminio con estructura de panal para proteger el material a cortar/grabar del reflejo del láser o daños por calentamiento
  • Unidad de venta: pack de 10 conos espaciadores
  • Medidas (por cono): Ø1,45 x 1,2 cm





MATERIALES QUE SE PUEDEN GRABAR Y CORTAR

La siguiente lista ofrece información sobre algunos materiales ya probados con el láser CO2 de Flux. Los materiales que contienen PVC o ABS no se pueden cortar ni grabar con láser, ya que emitirían vapores tóxicos que además dañarían la máquina. El grosor de corte variará según el material:

Material Grosor máx.
de corte (mm)
Grabado
Acrílico 10

Aluminio

anodizado

No
Madera 10
Bambú 10
Cartulina 10
Cuero 8
Vidrio No
Tela/Textil 20
Cemento/Piedra No

Goma No





INSTRUCCIONES PARA LA INSTALACIÓN DEL FOCUS LENS

El accesorio FOCUS LENS consta de una boquilla y una lente.

  1. Abre la tapa de tu HEXA
  2. Suelta los tornillos del autofocus que se encuentran arriba y a la izquierda
  3. Desenrosca el cabezal y saca tanto la lente como el separador
  4. Desenrosca el tubo de aire que va a la boquilla con cuidado
  5. Coge la otra boquilla y enrosca el tubo de aire
  6. Pon la lente nueva dentro con la parte convexa hacia arriba y luego añade el separador
  7. Vuelve a colocar el cabezal en su sitio. Asegúrate que el tubo de aire está bien colocado. Para comprobar que sale bien el aire puedes ir a: Máquina > configuración del hardware > Testear Refrigeración (Air-assist)
  8. Vuelve a montar el módulo de autofocus
  9. Ya puedes cerrar la tapa de tu HEXA

Una vez instalado el FOCUS LENS en beam studio ve a editar > configuración del documento y subir la resolución a "ultra Alto (1000DPI)"

Junto con estas instrucciones te dejamos un video donde se puede ver su instalación.





CERTIFICADO DE CONFORMIDAD UE

Certificado de conformidad de la UE (.pdf - 0,31 MB)





A TENER EN CUENTA

  • Por restricciones de transporte este artículo no puede ser distribuido en las Islas Canarias
