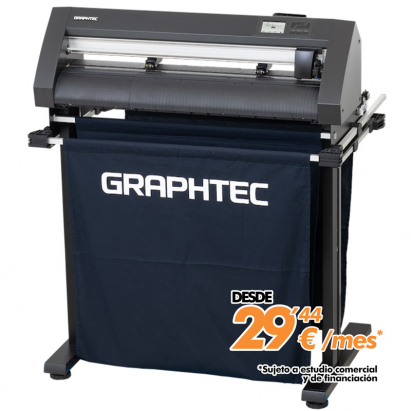

Graphtec CE8000 - Vinyl Cutters
High power and precision cutting plotters for high production volumes. Perfect for signage, labelling, and textile customization tasks.
3 cutting widths: 37.5 cm (CE8000-40), 60.3 cm (CE8000-60), and 127 cm (CE8000-130)
Maximum cutting speed and force: 900 - 1000 mm/s and 450 gf
Baskets available for plotters with stand: CE8000-60 and CE8000-130
More information
Our availability is not enough?
Let us know how much you need
I WANT MORE
More information about Graphtec CE8000 Series Cutting Plotters
CONTENTS
> Features
> What's included with Graphtec CE8000 Cutting Plotters?
> Dimensions
> Warranty
> Technical Specifications
FEATURES
High performance at low cost: They can quickly cut full rolls of material, saving production time. Additionally, their cutting precision minimises waste by preventing material spoilage.
Robust structure: This ensures stability and precision for cuts up to 5 m in length on CE7000-60 and CE7000-130 models.
Easy installation and use: Start working immediately by simply connecting the plotter to your computer. It features a touchscreen and an intuitive control panel.
Automatic suction system: Holds the material down to prevent it from lifting off the base, ensuring cutting precision.
Continuous cutting: Allows for cutting multiple jobs non-stop by simply reading the start marks from barcodes.
Maximum precision: Thanks to the ARMS 9.0 system, the optical sensor detects registration marks and aligns the cut with the printed image.
Servomotor technology: Achieves higher production speed without losing precision in the smallest details. It cuts complex shapes, symbols, small letters, and numbers without deviation, with the help of exact cutting mark detection... unlike models that use stepping motor technology.
Versatility: Allows for adjusting the blade holder to perform both standard cuts and die-cuts without needing to change tools.
Flexibility: Cutting machine available in various sizes to suit any workspace. The CE8000-40 desktop model with integrated roll holder is ideal for small spaces.
Adjustable pinch rollers: Allow you to easily adjust the clamping force by simply raising or lowering a tab.
Wireless LAN connectivity: Work conveniently by connecting multiple cutting machines to the network wirelessly by simply installing the Wireless LAN module (included).
Offline mode: Includes a USB port for loading jobs and cutting without the need for a computer.
Stand included: On larger plotters, it offers stability, adjustable height, and wheels to adapt to different spaces. It allows for adding anti-static baskets to collect material (sold separately).
Software: Includes Graphtec Studio 2 graphic design software and the Cutting Master 5 plug-in for Illustrator and CorelDRAW.
WHAT'S INCLUDED WITH GRAPHTEC CE8000 CUTTING PLOTTERS?
1
CB09UB-1P Cutting Blade
1
PHP99-09N-HS Blade Holder
1
Roll Holder (for CE8000-40 only)
1
Stand (for CE8000-60/130 only)
1
WLAN Module
1
WLAN Module Cover
2
Screws for WLAN module installation
-
Installation and Safety Manuals
-
Software
DIMENSIONS
MODELS
CE8000-40
CE8000-60
CE8000-130
Reference
055821
055822
055823
Plotter (cm)
67.7 x 28.9 x 26.6
90.3 x 58.2 x 107.6
164.4 x 81.1 x 107.6
Weight (kg)
11
21 (stand included)
40 (stand included)
WARRANTY
TECHNICAL SPECIFICATIONS
MODELS
CE8000-40
CE8000-60
CE8000-130
Reference
055821
055822
055823
Cutting Method
Material displacement
Material displacement
Material displacement
Motor
Digital control servomotor
Digital control servomotor
Digital control servomotor
Max. Cutting Speed (mm/s)
900
900
1000
Max. Cutting Area
37.5 cm x 50 m
60.3 cm x 50 m
127 cm x 50 m
Cutting area without basket Cutting area with basket
35.5 cm x 2 m --
58.3 cm x 2 m 58.3 cm x 5 m
125 cm x 2 m 125 cm x 5 m
Material Width [min-max] (cm)
5 - 48.4
5 - 71.2
8.5 - 137.2
Max. Material Weight (kg)
5
9
17
Max. Material Thickness (mm)
0.25
0.25
0.25
No. of Pinch Rollers
2
2
3
Max. Acceleration (m/s2 )
21.2
21.2
14.1
Cutting Force (gf)
450
450
450
Min. Letter Size (mm)
5
5
5
Mechanical Step Size (mm)
0.005
0.005
0.005
Repeatability Error Margin (mm)
0.1
0.1
0.1
No. of Carriage Heads
1
1
1
Compatible Blades
CB09UB-K60, CB15U, CB15U-K30
CB09UB-K60, CB15U, CB15U-K30
CB09UB-K60, CB15U, CB15U-K30
Compatible Blade Holders
PHP33-CB15-N-HS, PHP35-CB09-HS, PHP35-CB15-HS
PHP33-CB15-N-HS, PHP35-CB09-HS, PHP35-CB15-HS
PHP33-CB15-N-HS, PHP35-CB09-HS, PHP35-CB15-HS
Compatible Pens
KF700-BK, KF700-RD, KB700-BK
KF700-BK, KF700-RD, KB700-BK
KF700-BK, KF700-RD, KB700-BK
Compatible Pen Holders
PHP31-FIBRA PHP34-BOLA
PHP31-FIBRA PHP34-BOLA
PHP31-FIBRA PHP34-BOLA
Connection
Wireless LAN, USB2.0, Ethernet (optional)
Wireless LAN, USB2.0, Ethernet (optional)
Wireless LAN, USB2.0, Ethernet (optional)
Software
Cutting Master 5, Graphtec Studio 2, Windows Driver
Cutting Master 5, Graphtec Studio 2, Windows Driver
Cutting Master 5, Graphtec Studio 2, Windows Driver
Memory (MB)
2
2
2
Touch Panel (dpi)
240 x 128
240 x 128
240 x 128
AC Voltage (V)
220, 50/60 Hz
220, 50/60 Hz
220, 50/60 Hz
Power (W)
140
140
140
Environmental Conditions
16-32 °C , humidity 35-70% (non-condensing)
16-32 °C , humidity 35-70% (non-condensing)
16-32 °C , humidity 35-70% (non-condensing)
Safety Standards
PSE, UL/cUL, CE marked
PSE, UL/cUL, CE marked
PSE, UL/cUL, CE marked
More Information
Ref.
953264
Max. cutting width (mm)
1270, 380, 603
Max. cutting speed (mm/s)
1000, 900
Max. cutting force (g)
450
Sensor de referencias de corte
Si
