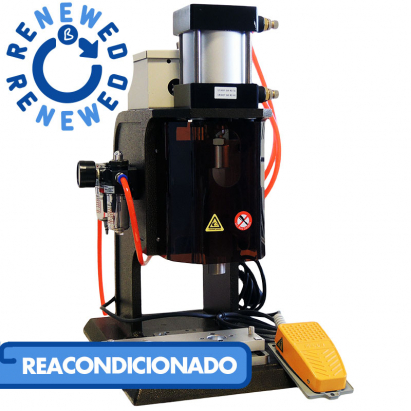

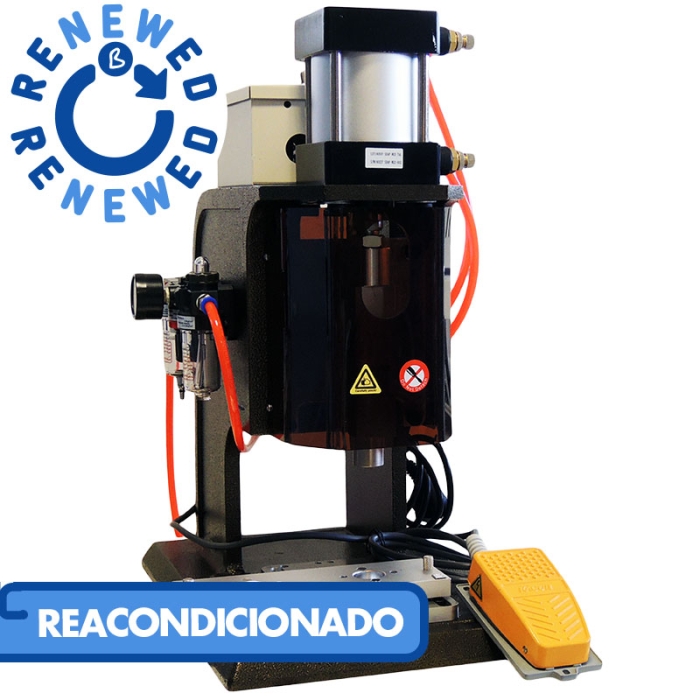

Más información sobre la máquina para chapas neumática - Reacondicionado

ÍNDICE

> Descripción

> Componentes

> Medidas

> Datos técnicos

> Instrucciones de instalación y uso

> Tips de seguridad

DESCRIPCIÓN

• Automatiza el proceso, sin necesidad del esfuerzo de accionamiento manual de las máquinas tradicionales
• Fácil de instalar y usar
• Requiere compresor, con características técnicas básicas
• Sólida estructura de acero de alta calidad
• Émbolo o pistón que encaja a presión de forma automática la parte superior del molde, con las partes A y B durante el proceso de personalización de las chapas
• Cómodo dispositivo que acciona el pistón cuando el usuario lo presiona con el pie a manera de pedal o con la mano si así lo prefiere
• Pedal con base de metal muy resistente y anverso con alfombrilla antideslizante
• Tapa frontal de seguridad fabricada en metacrilato translúcido. Impide contactos accidentales del usuario con el pistón cuando está en funcionamiento sin disminuir la visibilidad
• El tiempo de acción del émbolo sobre la chapa es regulable. Esto permite controlar la velocidad de trabajo de la máquina
• Por su tamaño puede ubicarse sobre cualquier superficie plana. No necesita de un espacio diseñado especialmente para su uso
• Incluye 1 tubo de plástico para llevar el aire comprimido desde el compresor hasta el manómetro de la máquina
• Se sirve en una resistente caja de madera

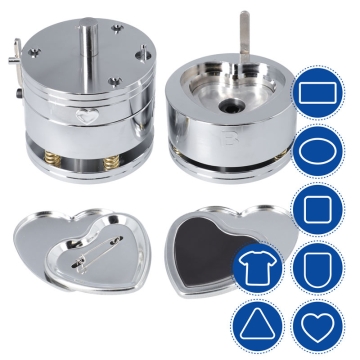

• Es compatible con todos los moldes intercambiables que puedes encontrar en los Productos Relacionados con excepción de los siguientes: forma redonda de Ø100mm (Ref. 032718), forma rectangular 50x90mm (Ref. 036096) y forma escudo 50x70mm (Ref. 037598)
• Si ya tienes los moldes de nuestra máquina de chapas EVOLUTION, puedes usarlos también con la neumática con la excepción indicada anteriormente

COMPONENTES

• 1 máquina neumática para chapas (sin moldes)
• 1 tubo de plástico para aire comprimido (sin conector)
• 3 llaves Allen de distintos tamaños
• 1 CD con instrucciones de instalación y uso (vídeo en inglés)

MEDIDAS

DATOS TÉCNICOS

INSTRUCCIONES DE INSTALACIÓN Y USO DE LA MÁQUINA

PASO 1. CONEXIÓN DE LA MÁQUINA AL COMPRESOR

• Coloca en un extremo del tubo de plástico un conector y luego conéctalo al compresor
• Conecta el otro extremo del tubo en el manómetro de la máquina
• Baja la válvula y regula la presión moviéndola hacia la izquierda o hacia la derecha hasta llegar al nivel deseado. La siguiente tabla establece niveles de presión orientativos según el tamaño de la chapa que desees personalizar:

PASO 2. INSTALACIÓN DEL MOLDE

• Inserta la parte superior del molde en la máquina. Debe coincidir la clavija de fijación con el orificio que tiene la máquina. Sentirás que lo succiona y lo inmoviliza
• Coloca la parte A del molde en la ranura A de la base móvil de la máquina. La letra del molde debe quedar de frente
• Coloca la parte B del molde en la ranura B de la base móvil de la máquina. La letra del molde debe quedar de frente
• Observa que las clavijas de las partes A y B están alineadas con el orificio del molde superior por donde se introducirá cuando acciones el pistón

PASO 3. ENCENDIDO DE LA MÁQUINA NEUMÁTICA

• Conecta la máquina al enchufe
• Enciende el compresor
• Enciende la máquina utilizando el interruptor ON/OFF que se encuentra en la parte superior de la máquina
• Regula el tiempo de accionamiento del émbolo sobre la chapa. Utiliza 2-3 segundos para comenzar y luego aumenta o disminuye esta cantidad hasta establecer el tiempo que más convenga. En el regulador de la máquina 2-3 segundos se muestran como 20-30 SEC
• Presiona el dispositivo para accionar el pistón. Verifica que las clavijas de las partes A y B del molde se introducen en el orificio correcto del molde superior. Observarás que el émbolo baja suficientemente hasta que el molde superior se inserta completamente en el inferior
• Es recomendable hacer pruebas previas con el tipo de chapa que se va a personalizar para comprobar que la máquina hace su trabajo de la forma deseada

PASO 4. PERSONALIZACIÓN DE CHAPAS

• Elige el molde adecuado según la forma y tamaño de las chapas que deseas personalizar
• Imprime y recorta el diseño que elegiste para personalizar las chapas. Utiliza un cúter circular, una troqueladora o un plotter para garantizar que el corte sea limpio y preciso. Es recomendable utilizar plantillas para facilitar este proceso
• Coloca la parte frontal de la chapa en el molde A con el borde afilado hacia abajo
• Coloca sobre la placa delantera el diseño y la lámina protectora transparente
• Desliza la base hasta conseguir que el molde superior esté alineado con el molde A. Presiona el dispositivo para accionar el émbolo de la máquina
• Coloca la placa trasera de la chapa (alfiler, imán, abrebotellas, ...) en el molde B con el borde afilado hacia arriba
• Incorpora las arandelas a la placa trasera, solo en el caso de los moldes que las suministren
• Desliza la base de la máquina hasta que el molde superior coincida con el molde B. Presiona el dispositivo para accionar el émbolo de la máquina
• Vuelve a deslizar la base de la máquina y extrae la chapa ya personalizada

TIPS DE SEGURIDAD

• Mantener la máquina fuera del alcance de los niños
• Antes de instalar o desinstalar los moldes, debes asegurarte que la máquina está apagada
• Nunca coloques los dedos entre el molde superior y el inferior cuando estés trabajando. Podría accionarse el émbolo accidentalmente
• Cuando necesites cambiar la parte superior del molde, tira de él hacia abajo. Ten cuidado con los dedos, puesto que podría caerte encima
