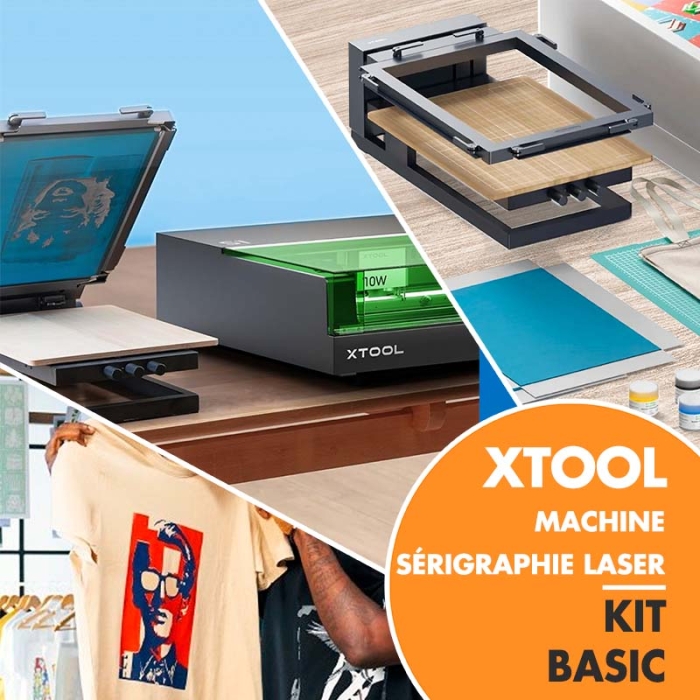

Plus d’informations sur le kit de sérigraphie laser Basic xTool

INDEX

> Caractéristiques de la machine de sérigraphie

> Caractéristiques des cadres et toiles pour gravure laser

> Consommables et accessoires inclus

> À prendre en compte

> Que comprend ce kit ?

> Cadres et toiles supplémentaires pour la machine de sérigraphie

> Machines xTool compatibles avec les kits

> Instructions d’utilisation

> Dimensions de la machine

CARACTÉRISTIQUES DE LA MACHINE DE SÉRIGRAPHIE

• 1 station de travail : déjà assemblée et prête à l’emploi, sans besoin d’outils supplémentaires
• Blocage en hauteur : permet d’ajuster et d’immobiliser la hauteur du cadre, permettant d’imprimer sur des objets jusqu’à 60 mm d’épaisseur
• Impression multicolore : 3 boutons de réglage déplacent la base latéralement et verticalement, offrant une précision millimétrique pour les impressions multicolores
• Base en bois de 35 x 45 cm : magnétique, elle se fixe fermement à la machine et évite tout déplacement pendant l’impression. Elle dispose d’une grille imprimée pour une plus grande précision
• Packaging design : la machine et tous les composants du kit sont livrés dans une élégante boîte de présentation. Pour la protéger, elle est emballée dans un carton

CARACTÉRISTIQUES DES CADRES ET TOILES POUR GRAVURE LASER

Chaque boîte comprend un cadre et 1 toile polyester 100h selon le kit :

• 22,8 x 30,4 cm toutes séries (Réf. 056977)
• 29,2 x 40,6 cm pour Série F/S/D (Réf. 054914)

CADRES

• En aluminium : châssis avec des rainures sur chaque côté où la toile est fixée avant la gravure. Il comprend 4 languettes qui ferment ou ouvrent les rainures pour l’immobiliser
• Goupilles de fixation en plastique : utilisées pour tendre la toile sans effort. Elles s’insèrent dans chaque rainure du cadre, sur la toile. Une fois les goupilles en place, l’écran est prêt à être gravé

TOILES POLYESTER 100H

• Prêtes à monter et à graver : recouvertes de polyester foncé, adaptées à la gravure avec laser diode ou fibre. Sans traitement préalable (émulsion, révélation...)
• Résistantes : durée de vie supérieure aux toiles traditionnelles
• Résolution quasi photographique : l’écran gravé au laser reproduit fidèlement les petits détails des motifs à imprimer

CONSOMMABLES ET ACCESSOIRES INCLUS

• Tapis : adhésif sur les deux faces pour fixer l’article à imprimer sur la base. Il dispose d’une grille pré-imprimée avec des échelles en centimètres et en pouces pour positionner facilement l’article
• Raclette : avec manche en bois et profil droit, adaptée à l’application de l’encre avec des toiles en acier. Inclut un aimant pour adhérer à la machine
• Encre de sérigraphie à base d’eau : couleur noire
• Spatule : pour étaler et récupérer l’excédent d’encre
• Autocollants de positionnement : utiles pour l’impression en série. Placez les autocollants sur la base magnétique pour marquer l’emplacement du matériau
• Matériel pour essais : comprend une toile pour peinture à l’huile et une petite toile pour tester les paramètres de gravure sur votre machine laser

À PRENDRE EN COMPTE

• Les toiles polyester ne sont pas adaptées aux machines xTool avec laser CO₂
• Pour graver les cadres sur les machines xTool des séries P et M, il est nécessaire d’utiliser la base élévatrice
• Le laser infrarouge n’est pas recommandé pour graver les toiles en acier inoxydable, car il n’atteint pas le niveau de détail et de précision requis
• Procurez-vous le positionneur pour maintenir l’écran fixe et immobile pendant la gravure sur votre machine xTool S1 (Réf. 057464)
• Pour laver et réutiliser les écrans, il est recommandé de ne pas utiliser de produits abrasifs, car ils peuvent retirer la couche de polymère de la toile

QUE COMPRENNENT LES KITS ?

CADRES ET TOILES SUPPLÉMENTAIRES POUR LA MACHINE DE SÉRIGRAPHIE

CADRES OU CHÂSSIS

• Structure résistante en aluminium
• Ils se placent en accrochant les languettes du bras de la machine au cadre
• 4 languettes qui se ferment ou s’ouvrent pour immobiliser la toile lors de son insertion dans les rainures
• 4 goupilles de fixation pour tendre la toile. Elles s’insèrent dans chaque rainure du cadre, sur la toile
• Différentes tailles compatibles avec les machines xTool :
  • Toutes les séries : 22,8 x 30,4 cm (Réf. 056976)
  • Série P/F/S/D : 29,2 x 40,6 cm (Réf. 055479)

TOILES PRÉTRAITÉES POUR GRAVURE LASER

• Adaptées aux machines avec laser diode ou CO₂ : Série M/F/P/S/D
• Prétraitées. Recouvertes de polymère foncé. Prêtes à être montées sur le cadre et gravées au laser
• Fabriquées en acier inoxydable. Elles sont plus durables que les toiles traditionnelles
• Faciles à monter : les extrémités de la toile s’insèrent dans les rainures du cadre et se fixent avec les goupilles
• Différentes tailles compatibles avec les cadres de sérigraphie pour machines xTool :
  • Toutes les séries : 22,8 x 30,4 cm (Réf. 055480)
  • Série P/F/S/D : 29,2 x 40,6 cm (Réf. 055481)
• Paire de gants incluse

TOILES POLYESTER POUR GRAVURE LASER

• Adaptées aux machines avec laser diode ou fibre : Série M/F/S/D
• Recouvertes de polyester foncé. Prêtes à être montées sur le cadre et gravées au laser
• Faciles à monter : les extrémités de la toile s’insèrent dans les rainures du cadre et se fixent avec les goupilles
• Disponibles avec différents nombres de fils :
  • 100 h : fils avec des espacements plus larges, idéal pour des motifs simples et des passages plus ouverts
  • 200 h : nombre de fils plus élevé, avec des espacements plus petits, conçu pour des travaux plus détaillés
• Différentes tailles compatibles avec les cadres de sérigraphie pour machines xTool :
  • Toutes les séries : 22,8 x 30,4 cm (Réf. 056975)
  • Série F/S/D : 29,2 x 40,6 cm (Réf. 056974)
• Paire de gants incluse

MACHINES XTOOL COMPATIBLES AVEC LES KITS

^* Procurez-vous le positionneur pour maintenir l’écran fixe et immobile pendant la gravure sur votre machine xTool S1 (Réf. 057464).

INSTRUCTIONS D’UTILISATION

PRÉPAREZ L’ÉCRAN

1. Insérez la toile dans les rainures du cadre en suivant les repères
2. Insérez les goupilles et assurez-vous que la toile est bien tendue avant de fermer les languettes
3. Gravez le motif sur l’écran avec votre machine laser diode ou fibre

PRÉPAREZ LA MACHINE DE SÉRIGRAPHIE

1. Insérez le cadre dans la partie supérieure de la machine de sérigraphie et fermez les languettes supérieures pour le fixer
2. Placez la base en bois sur les aimants et ajustez sa position avec les 3 boutons
3. Placez le tapis sur la base pour éviter que l’article à imprimer ne bouge
4. Abaissez le cadre à la hauteur souhaitée et immobilisez-le avec la molette de blocage

PERSONNALISEZ

1. Versez l’encre avec la spatule sur l’écran et étalez-la fermement avec la raclette sur le motif
2. Débloquez le cadre avec la molette et retirez délicatement le produit sérigraphié
3. Attendez environ 10 minutes pour que l’encre sèche correctement

DIMENSIONS DE LA MACHINE DE SÉRIGRAPHIE ET DU KIT
