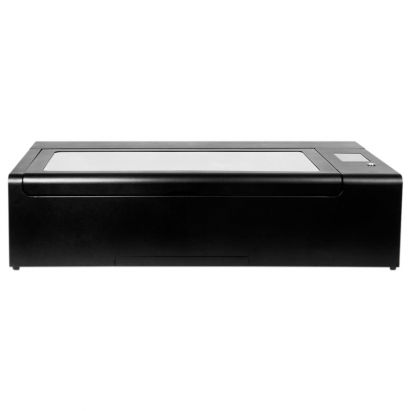

Machine de découpe et gravure laser CO2 Flux Hexa et accessoires
Machine laser CO2 de table, conçue pour découper et graver de différents types de matériaux. Grande surface de travail avec la puissance et la vitesse adéquates pour les productions professionnelles.
Laser CO2 efficace à lumière amplifiée, d'une puissance de 60 W et d'une vitesse de 900 mm/s
Autofocus intégré qui règle la hauteur du laser pour une mise au point automatique
Logiciel Beam Studio pour l'édition des fichiers texte et vectoriels, des images bitmap, la mise en page d'objets et bien plus
Autofocus: système d’élévation du plateau qui se charge de régler le focus du laser automatiquement. Bouton AF (réglage automatique) et flèches pour le faire monter ou descendre manuellement
Tiroir de nettoyage : plateau en forme de tiroir pour récupérer les résidus de matériau découpé/gravé
Caméra HD intégrée : prévisualiser la zone de travail et la pièce en direct sur votre ordinateur ou votre téléphone. L'option de prévisualisation permet de prendre une photo pour vérifier le positionnement du motif sur l'objet et de le modifier manuellement avant le démarrage
Gravure au laser CO2 : avec une profondeur de 0,05 mm par couche et une résolution de 100 à 500 dpi. Si vous avez besoin de graver de petits et très fins détails en haute définition, vous pouvez acheter la lentille focus lens pour une résolution allant jusqu'à 1000 dpi
Logiciel Beam Studio : développé par Flux, il est gratuit et peut être téléchargé sur le site de Flux. Il permet d’éditer des fichiers texte et vectoriels, modifier des images bitmap, aligner et mettre en page des objets, etc. Le logiciel offre également la possibilité de tracer une image réalisée à l'aide de l'appareil photo intégré. Compatible avec de nombreux types de fichiers et de logiciels d’édition et de retouche d’images tels que Adobe Illustrator, AutoCAD, Inkscape, CorelDraw, et même Microsoft
Base en aluminium : structure en nid d'abeille qui comme support, absorbe l'énergie collatérale, diffuse la lumière laser et contribue à refroidir le matériau. La plateforme est amovible, ce qui permet d'augmenter la hauteur de l'objet à travailler
Barre de mise au point : simplifie le réglage de la hauteur du laser en fonction de chaque matériau. Plateforme à élévation électrique qui s'ajuste automatiquement à la hauteur de travail en la touchant deux fois
Écran tactile couleur : configuration de la conception et du projet, maintenance et autres réglages
Polyvalente et compacte : avec des capacités de découpe et de gravure au laser industrielles. Conception de bureau idéale pour les professionnels et les petites et moyennes entreprises
Refroidissement par eau intégré : maintient les composants à la bonne température. Cela permet d'éviter la surchauffe
Système d'assistance pneumatique intégré : canalise l'air à travers la tête laser directement sur le matériau, ce qui évite de brûler la pièce.
Technologie sans fil : configuration rapide par Wi-Fi, transfert facile de fichiers et suivi à distance du processus de production depuis votre ordinateur ou votre téléphone portable
Connectivité : avec deux ports pour clé USB, un port de connexion pour PC et un port de connexion Internet par câble
Système sécurisé : capteur qui s'active à l'ouverture de la porte et désactive le laser
Marquage CE : certifie que cette machine répond à toutes les exigences légales pour la commercialisation sur le territoire de l'Union européenne
Garantie : 1 an. Les consommables sont garantis 3 mois
REFROIDISSEMENT
La durée de vie de la machine dépend du contrôle de la température du tuyau. Pour ce faire, suivez les conseils suivants :
La température de l’espace de travail ne doit pas dépasser 30 ºC
La sortie d'aération sur le côté droit doit être dégagée ainsi que l'entrée d'air inférieure
La température de l'eau de refroidissement doit être comprise entre 5 ºC et 30 ºC. Si les valeurs maximales de température dépassent, la machine peut s'arrêter afin de protéger le tuyau. La machine peut être redémarrée en appuyant sur la touche RESUME après avoir récupéré la bonne température
Pour assurer un refroidissement adéquat, le niveau d'eau dans le circuit de refroidissement ne doit pas être inférieur à 80 %
Vérifier le bon fonctionnement du ventilateur inférieur en suivant la procédure indiquée dans le manuel
DONNÉES TECHNIQUES - COMPARAISON AVEC D’AUTRES MODÈLES
Machines Flux
BEAMO
BEAMBOX
BEAMBOX PRO
HEXA
Référence
041225
041226
041227
046748
Type de laser
CO2
CO2
CO2
CO2
Puissance laser (W)
30
40
50
60
Vitesse (mm/s)
0 ~ 900
0 ~ 900
0 ~ 900
0 ~ 900
Épaisseur de découpe (mm)
0 - 5
0 - 10
0 - 12
0 - 20
Surface de vision caméra (cm)
30 x 19,5
40 x 36
60 x 36
73 x 39,5
Surface de travail (cm)
30 x 21
40 x 37,5
60 x 37,5
73 x 41
Hauteur de travail max. (cm)
4,5
8
8
12,5
Emplacement dispositif rotatif
Externe (Réf. 042049)
Interne (Réf. 041229)
Interne (Réf. 041229)
Interne (Réf. 041229)
Écran tactile LCD (px)
1024 x 600
1024 x 600
1024 x 600
1024 x 600
Caméra
HD CMOS
HD CMOS
HD CMOS
HD CMOS
Autofocus
Accessoire (Réf. 042569)
Non
Non
Intégré
Connexion
Ethernet W-Fi Par câble
Ethernet W-Fi Par câble
Ethernet W-Fi Par câble
Ethernet USB Wifi Par câble
Type d'images
Vectorielles Graphiques (monochromes, niveaux de gris)
Vectorielles Graphiques (monochromes, niveaux de gris)
Vectorielles Graphiques (monochromes, niveaux de gris)
Vectorielles Graphiques (monochromes, niveaux de gris)
Systèmes d’exploitation
Windows MacOS Linux Chrome
Windows MacOS Linux Chrome
Windows MacOS Linux Chrome
Windows MacOS Linux Chrome
Formats de fichier
JPG / PNG / SVG DXF / AI / PDF
JPG / PNG / SVG DXF / AI / PDF
JPG / PNG / SVG DXF / AI / PDF
JPG / PNG / SVG DXF / AI / PDF
Tension (V)
110 / 220
110 / 220
110 / 220
110 / 220
Dimensions (cm)
61,5 x 17,7 x 45,5
83 x 25 x 67
99 x 25 x 67
111 x 27,3 x 67
Poids (kg)
22
40
48
58
INSTALLATION
Sortez la machine de son emballage et placez-la sur une table avec l'aide d'une autre personne. Sur la face avant de l'appareil se trouve une QR avec un lien vers le manuel d'installation si nécessaire
Retirez les protections et le tube de ventilation de l'intérieur de la machine
Vous verrez un carton destiné à empêcher le bloc laser de bouger pendant le transport. Retirez-le avec précaution
Enlevez l'autocollant de protection de la vitre et installez-le sur la porte à l'aide des rondelles et des écrous fournis
Insérez les butées de la porte dans les deux trous avant
Ouvrez le capot arrière en retirant les vis pour accéder à la lampe. Le circuit de refroidissement est vide, remplissez-le avec de l'eau distillée
Ouvrez le bouchon au centre et remplissez-le jusqu'en haut à l'aide d'un entonnoir
Éliminez les bulles d'air du circuit en allumant la machine et passez à l'entretien. Une fois les bulles éliminées, terminez de remplir la pompe avec de l'eau distillée
Fermez le bouchon et remettez la porte
Si vous souhaitez connecter la machine par Wi-Fi, branchez l'appareil sur un port USB à l'arrière de la machine
Connectez-la au réseau en allant dans Network > Paramètres Wi-Fi > Sélectionnez le réseau et entrez le mot de passe
Installez le tube de ventilation en le fixant à l'aide du collier de serrage
La machine est maintenant prête à l'emploi
ACCESSOIRES
DISPOSITIF ROTATIF (RÉF. 041230) ET SUPPORTS SUPPLÉMENTAIRES (RÉF. 049602)
Complément pour graver des objets cylindriques tels que des verres, des bougies, des bouteilles, des stylos et bien plus
Le dispositif rotatif nécessite des supports supplémentaires pour l'utiliser avec la Flux Hexa. Ils sont placés sous la plateforme et permettent de gagner en hauteur
Diamètre de l'objet à graver (min-max) : 1 cm - 7,5 cm
Longueur maximale de l'objet à graver : 60 cm
Poids maximum de l'objet : 2 kg
Dimensions base : 37 x 22 x 6,7 cm
Dimensions supports : 4,2 x 22,5 x 1,5 cm
Installation du dispositif rotatif
Débranchez la machine du réseau électrique
Ouvrez la porte et retirez la plateforme nid d’abeille
Placez le dispositif rotatif au centre, avec les rouleaux tournés vers la gauche
Retirez les vis dans le coin droit pour accéder au panneau
Ouvrez le couvercle du panneau
Faites passer les câbles par le trou situé sur la face avant droite
Retirez le connecteur situé juste en dessous du câble large. Laissez-le à portée de main
Connectez l'extrémité du câble du dispositif rotatif au connecteur que vous avez laissé libre. Branchez le câble que vous avez retiré plus tôt sur la prise restante du dispositif rotatif
Fixez l'interrupteur sur le côté avant droit à l'aide des autocollants fournis
Fermez le couvercle de la machine en le fixant à l'aide des vis
Connectez l'accessoire rotatif au commutateur
ENTRETOISES CONIQUES (RÉF. 049603)
Bien que l'Hexa soit déjà fournie avec des entretoises coniques, il est possible d'en acheter d'autres.
Elles adhèrent à la plate-forme en nid d'abeille pour protéger le matériau à découper/graver de la réflexion laser ou des dommages causés par la chaleur
Unité de vente : lot de 10 entretoises coniques
Dimensions (par entretoise) : Ø 1.45 x 1.2 cm
MATÉRIAUX POUVANT ÊTRE GRAVÉS ET DÉCOUPÉS
La liste suivante fournit des informations sur certains matériaux déjà testés avec le laser CO2 de Flux. Les matériaux contenant du PVC ou de l'ABS ne peuvent pas être découpés ou gravés au laser, car ils dégagent des fumées toxiques qui endommagent également la machine. L'épaisseur de coupe varie en fonction du matériau :
Matériel
Épaisseur de coupe max.(mm)
Gravure
Acrylique
10
Oui
Aluminium
anodisé
Non
Oui
Bois
10
Oui
Bambou
10
Oui
Carton
10
Oui
Cuir
8
Oui
Verre
Non
Oui
Tissu
20
Oui
Pierre/Béton
Non
Oui
Caoutchouc
Non
Oui
INSTRUCTIONS POUR L'INSTALLATION DE LA LENTILLE DE MISE AU POINT
L'accessoire FOCUS LENS se compose d'une buse et d'une lentille.
Ouvrez le couvercle de votre HEXA
Desserrez les vis de la lentille en haut à gauche
Dévissez la tête et retirez la lentille et le séparateur
Retirez avec précaution le tuyau d'air qui va à la buse
Prenez l'autre buse et vissez le tube d'air
Placez la nouvelle lentille avec le côté convexe vers le haut, puis ajoutez le séparateur
Remettez la tête en place. Assurez-vous que le tube d'air est correctement positionné. Pour vérifier que l'air sort correctement, vous pouvez aller sur : Machine > configuration matérielle > Tester le refroidissement (Air-assist)
Remontez tout en place
Vous pouvez maintenant fermer le couvercle de votre HEXA
Une fois que vous avez installé la lentille FOCUS LENS dans Beam Studio, allez dans éditer > paramètres du document et réglez la résolution sur "ultra Haute (1000DPI)".
Voici une vidéo avec des sous-titres en français où vous pouvez voir comment l'installer.
