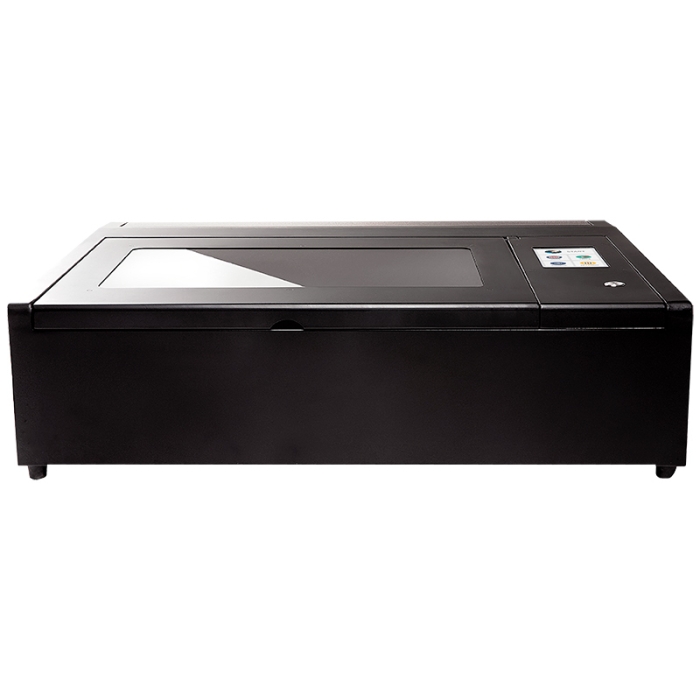

Más información sobre la máquina de corte y grabado láser CO2 Flux Beambox

ÍNDICE

> Descripción

> A tener en cuenta

> Refrigeración

> Datos técnicos

> Instalación

> Materiales que se pueden grabar y cortar

> Certificados y garantía

DESCRIPCIÓN

• Versátil y compacta: con prestaciones de corte y grabado láser profesionales
• Base fija: la altura del láser se calibra moviendo el cabezal láser mediante una rueda. Estructura de panal de abejas que absorbe la energía colateral, difumina la luz del láser y ayuda a enfriar el material. La cama es extraíble, lo que permite aumentar la altura del objeto a trabajar
• Cámara HD incorporada: se puede obtener una vista del área de trabajo y objeto en remoto, desde el ordenador o el móvil. La opción de vista previa permite tomar una fotografía para comprobar el posicionamiento del diseño sobre el artículo y modificarse de forma manual antes de la puesta en marcha
• Láser de alta resolución: grosor inferior a un cabello humano y con una resolución de 1000 dpi permite grabar con una profundidad de 0,05 mm por cada capa
• Software Beam Studio: desarrollado por Flux, es gratis y se puede descargar desde el sitio web de Flux. Facilita la edición de textos y archivos vectoriales, modificar mapas de bits, distribuir objetos y más. También hace posible trazar una imagen hecha con la cámara integrada. Compatible con distintos tipos de archivos y programas de creación y edición de imágenes como Adobe Illustrator, AutoCAD, Inkscape, CorelDRAWluso desde Microsoft
• Barra de enfoque de la lente: agiliza el ajuste de altura del láser que se realiza para trabajar cada material. Solo se necesita bajar la barra de metacrilato y girar el anillo de enfoque hasta que la barra haga tope con el material
• Pantalla táctil a todo color: configuración del diseño y puesta en marcha del proyecto, mantenimiento y otros ajustes
• Extracción de humos: incluye un tubo de extracción de humos de fácil instalación. Es necesario colocar el tubo hacia el exterior
• Refrigeración interna por agua: mantiene los componentes a la temperatura adecuada. Esto evitará recalentamientos
• Sistema de aire incorporado: canaliza el aire a través del cabezal láser sobre el material impidiendo que la pieza se queme
• Tecnología inalámbrica: instalación rápida mediante wifi, facilidad para transferir archivos y monitorizar el proceso de producción en remoto, desde el ordenador o el móvil
• Conectividad: puerto de conexión a internet por cable. Dispone de 2 puertos USB para pendrives
• Mecanismo de seguridad: sensor que se activa al momento de abrir la compuerta y desactiva el láser

A TENER EN CUENTA

• Disponibles accesorios para esta máquina en Productos Relacionados
• Por restricciones de transporte este artículo no puede ser distribuido en las Islas Canarias

REFRIGERACIÓN

La vida útil de la máquina depende de que se mantenga controlada la temperatura del tubo. Para ello sigue estos consejos:

• La temperatura del espacio de trabajo no debe superar los 30 °C
• Mantén la rejilla de ventilación de la derecha despejada así como la entrada de aire inferior
• La temperatura del agua de refrigeración debe estar entre 5 °C y 30 °C. En caso de que rebasen los valores máximos de temperatura la máquina podría detenerse para proteger el tubo. En ese caso, tras recuperar el valor adecuado puede reiniciarse el trabajo pulsando RESUME
• Para garantizar una refrigeración adecuada, el nivel de agua en el circuito de refrigeración no debe bajar del 80%
• Comprueba que los ventiladores inferiores funcionan correctamente siguiendo el proceso de testeo que se indica en el manual

DATOS TÉCNICOS

INSTALACIÓN

1. Saca la máquina de la caja y colócala en una mesa con ayuda de otra persona
2. Retira las protecciones u el tubo de extracción del interior de la máquina
3. Verás una caja de cartón para evitar que el bloque láser se mueva durante el transporte. Retírala con cuidado
4. Retira el adhesivo protector de la ventana del láser e instálala en la puerta usando las arandelas y tuercas incluidas
5. Coloca los topes para la puerta en los 2 agujeros frontales
6. Abre la tapa trasera extrayendo los tornillos para acceder a la lámpara. El circuito de refrigeración viene vacío, por lo que debes rellenarlo con agua destilada
7. Abre el tapón que hay en el centro y rellénalo hasta arriba con ayuda de un embudo
8. Saca las burbujas de aire del circuito encendiendo la máquina y accede a mantenimiento. Al sacar las burbujas podrás acabar de rellenar con agua destilada
9. Cierra el tapón y la tapa
10. Si deseas conectar la máquina por Wifi conéctale el dispositivo a un puerto USB en la parte trasera
11. Conéctala a la red accediendo a Network > Configuración Wifi > Selecciona la red e introduce la contraseña
12. Instala el tubo de extracción fijándolo con la abrazadera de metal incluida
13. Ya está lista para usar

MATERIALES QUE SE PUEDEN GRABAR Y CORTAR

La siguiente lista ofrece información sobre algunos materiales ya probados con el láser CO2 de Flux.
Los materiales que contienen PVC o ABS no se pueden cortar ni grabar con láser, ya que emitirían vapores tóxicos que además dañarían la máquina.
El grosor de corte variará según el material:

Material		Grosor máx. de corte (mm)	Grabado
	Acrílico	5	Sí
	Aluminio anodizado	No	Sí
	Madera	5	Sí
	Bambú	5	Sí
	Cartulina	3	Sí
	Cuero	2,5	Sí
	Vidrio	No	Sí
	Tela/Textil	15	Sí
	Cemento/Piedra	No	Sí
	Goma	No	Sí

CERTIFICADOS Y GARANTÍA

• Certificación CE de conformidad con la normativa de la UE: Certificado de conformidad de la UE (.pdf - 0,72 MB)
• Garantía: según lo estipulado por Ley en: Condiciones de Contratación. Los consumibles, como el tubo láser CO2, tienen una garantía de 3 meses
